アイソメトリックス イラストの作成に関して

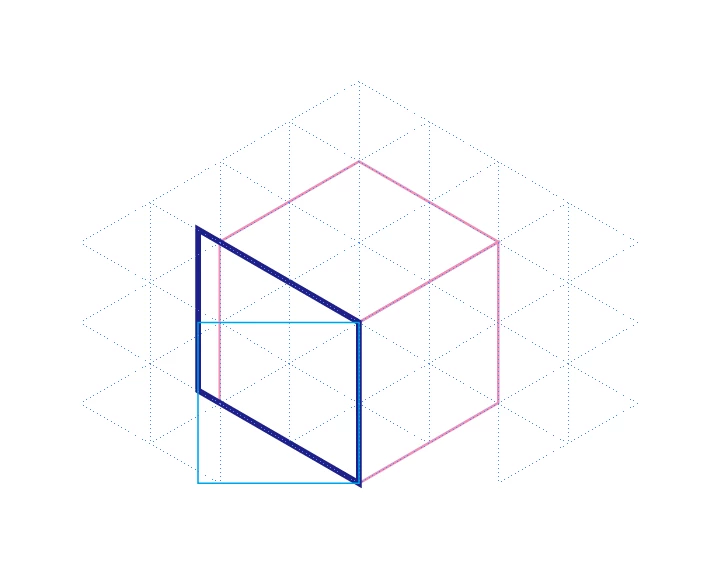

等角投影法の場合、以下の図のように辺が水平線に対して30°の角度を成す為正三角形が横に寝たかたちのガイドを利用すると便利です。で、シアーの場合以下に図示したように正確に投影されるわけではありません（ここでは斜辺が長くなっている）。等角投影法では各辺の長さが等しくならなければなりませんからシアーだけでは作図することが出来ません。

この例ではグリッド２つぶんの正方形（Cの線）を30°で垂直にシアーをかけています（CMの線）斜辺がグリッド２つ分より大きくなっていますからこの処理では等角投影法ではなくなっています。
