パスのオフセットができない

  • January 24, 2025
  • 2 replies
  • 1984 views

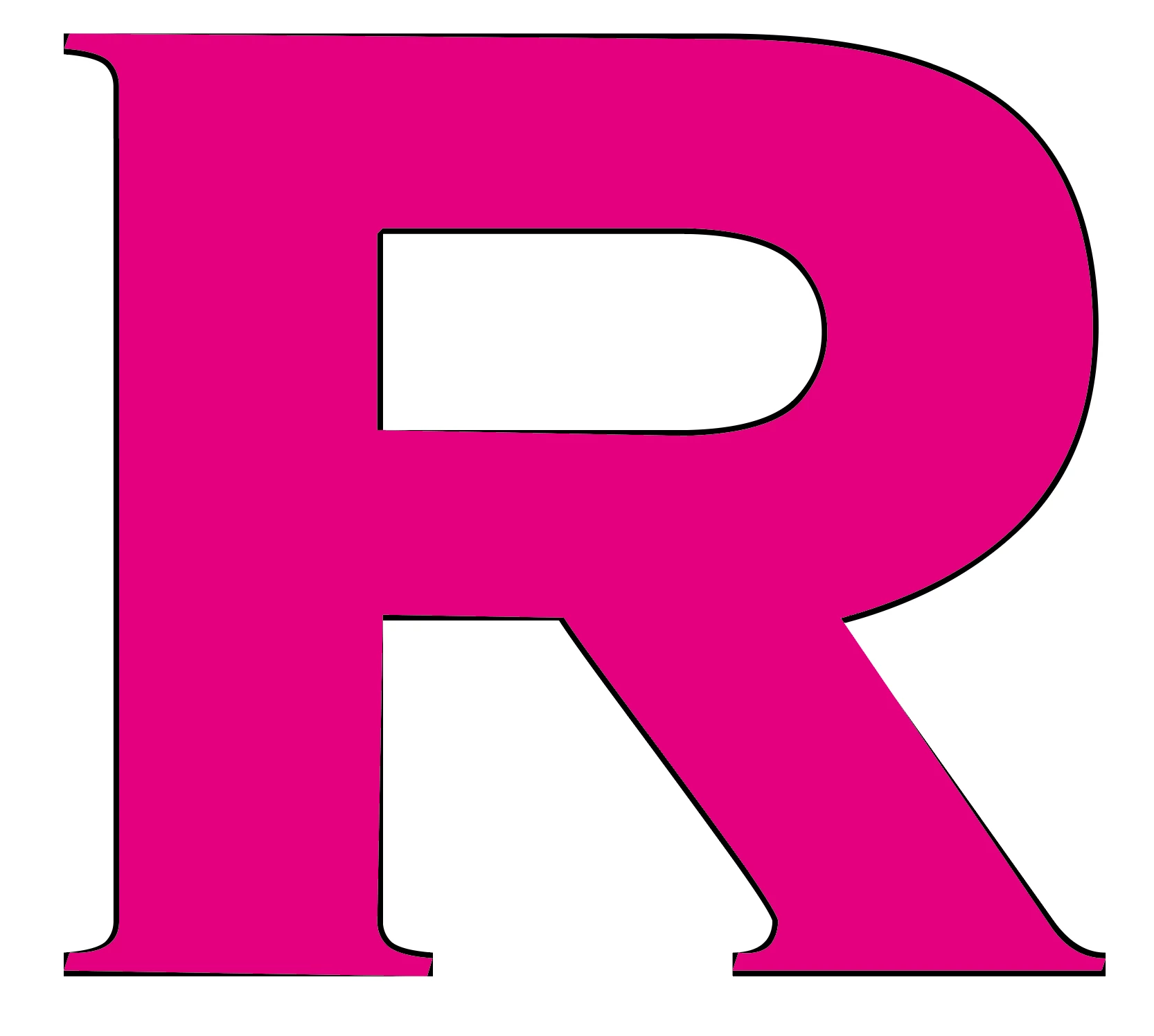

イラレでパスのオフセットを使用した際に、元のデザインの形状と変わってしまうのですが、元のデザインのままオフセットするにはどうしたらいいでしょうか?

アンカーポイントの位置が想定の位置に対してズレがある状態です。

マイナスの場合、場所によっては元の図形の外側にアンカーポイントが打たれることがあります。

Correct answer ajabon grinsmith

よいヒントいただきました!



アピアランスで、

パスの変形:2000%

パスのオフセット:元の20倍

パスの変形:5%



で、いくらか見られる状態に近づいたかな(かんぺきとはいえませんが)

10ptの文字に対して-0.02mmのオフセットでやってみました。

2 replies

onthehead
Participating Frequently
January 25, 2025

パスのオフセットのの数値はいくつでしょうか。



パスのオフセットの数値が小さい場合、形状が変わってしまうことがあるようです。
おそらく前からあった症状で、仕様なのか不具合なのかはわかりません。



具体的に、

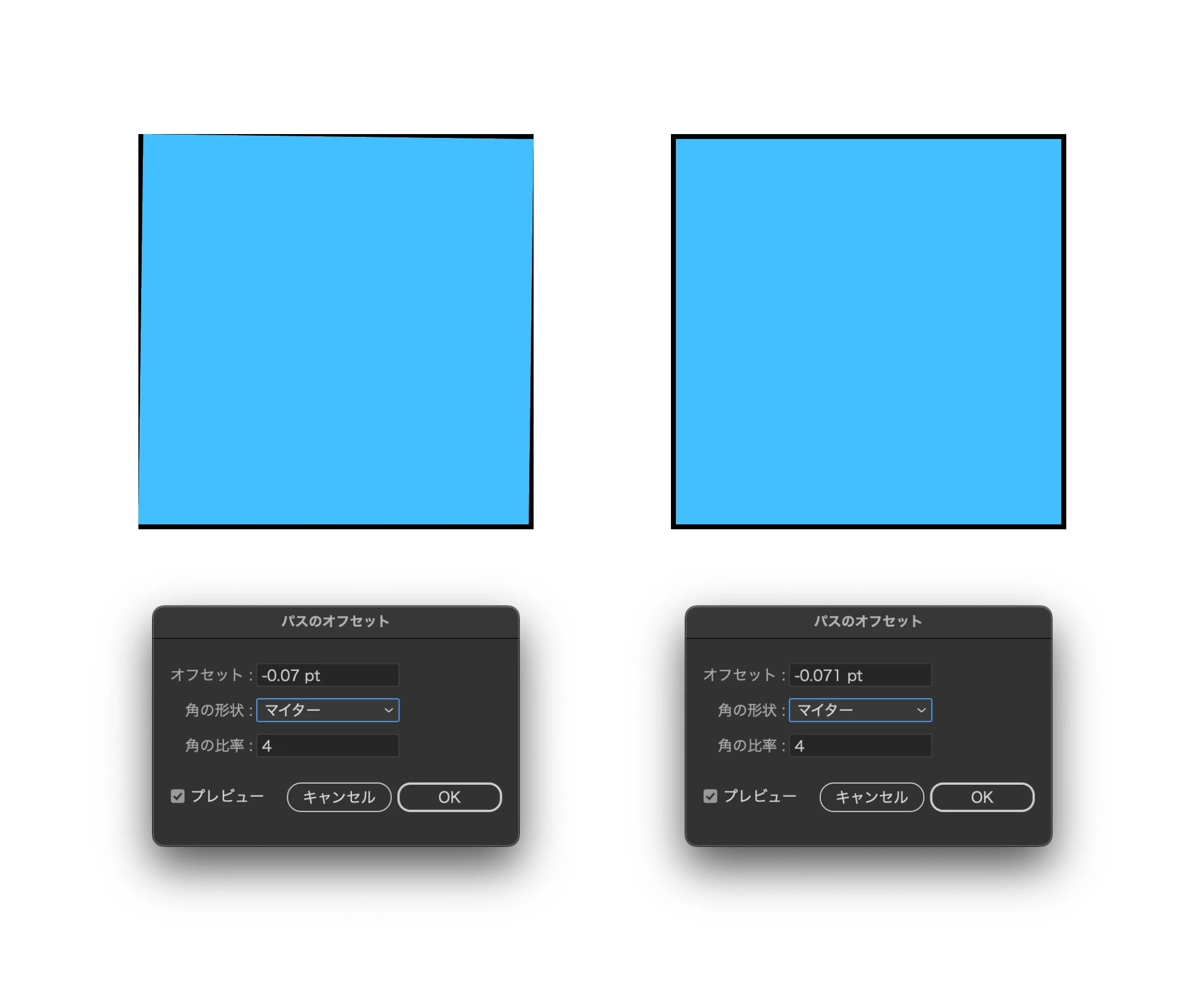

(パスの形状にかかわらず)パスのオフセットの数値が約 -0.07pt0.07pt 範囲だと形状が乱れるようです。
これは

  • オブジェクト → パス → パスのオフセット…
  • 効果 → パス → パスのオフセット…

共に同じ結果になりました。



もし数値が小さいのでしたら、0.07pt(0.025mm)以上を指定するか、線幅や他の効果等で代替した方がよさそうです。



ajabon grinsmith
Community Expert
ajabon grinsmithCommunity ExpertCorrect answer
Community Expert
January 25, 2025

よいヒントいただきました!



アピアランスで、

パスの変形:2000%

パスのオフセット:元の20倍

パスの変形:5%



で、いくらか見られる状態に近づいたかな(かんぺきとはいえませんが)

10ptの文字に対して-0.02mmのオフセットでやってみました。

ajabon grinsmith
Community Expert
Community Expert
January 24, 2025

アウトライン前の、元のフォント名をおしえてもらえますか?

フォント由来の現象だとは思うんですが…どれでもはこうならない感じですね。

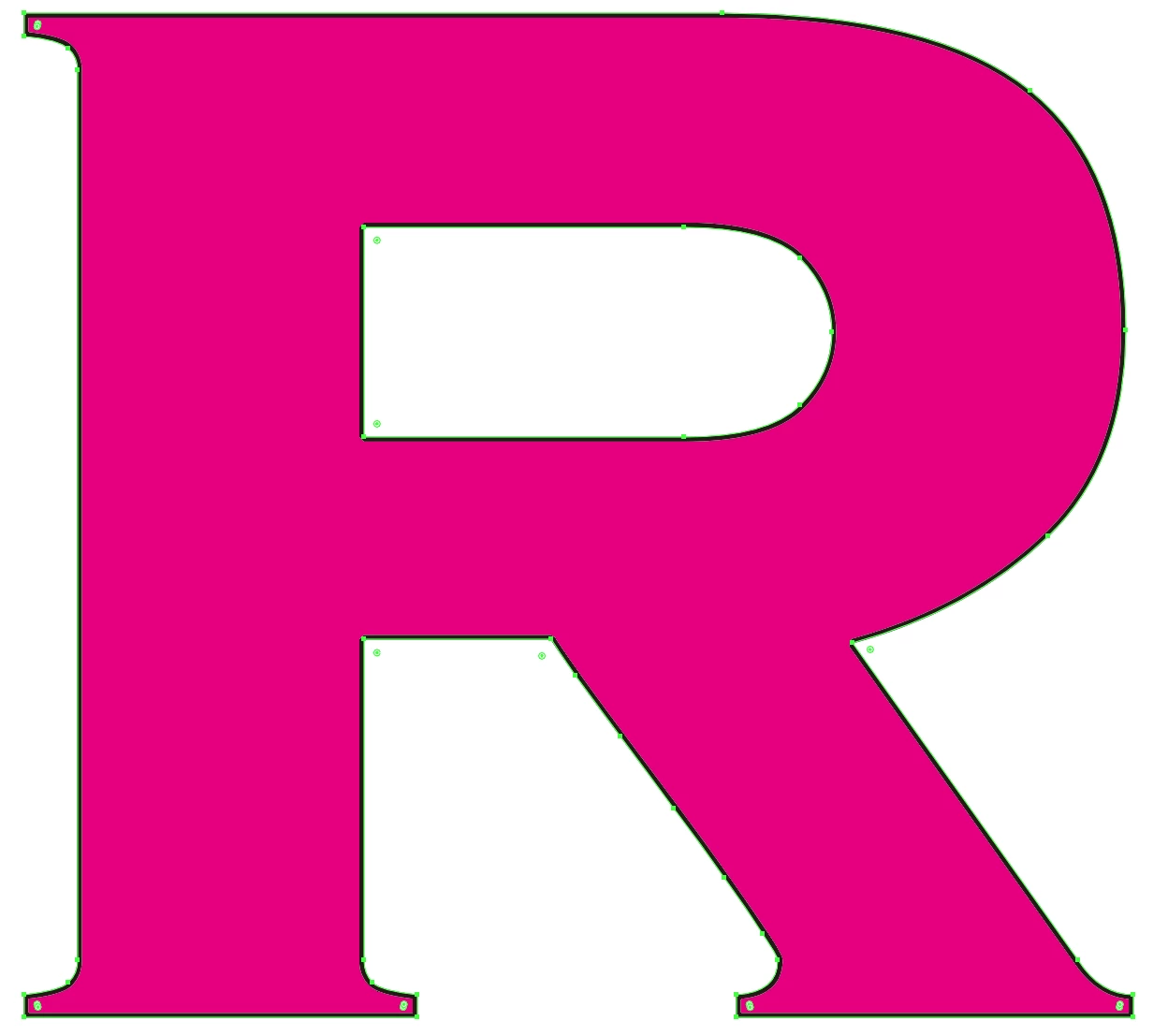

これはCopperplate Boldでやってみたものです。

Participant
January 24, 2025

ご回答いただきありがとうございます。

とある企業から支給されたデータを使っています。

アウトライン化されたデータを共有されている為、フォント名は分かりません…。

他の文字由来以外のロゴデータなどでも同様の事態が起こっている状態です。

ajabon grinsmith
Community Expert
Community Expert
January 24, 2025

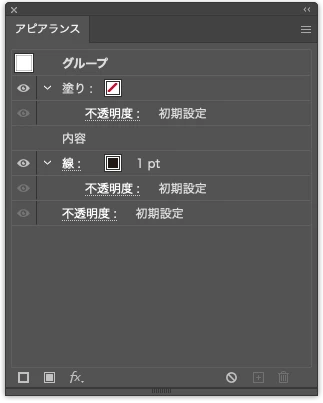

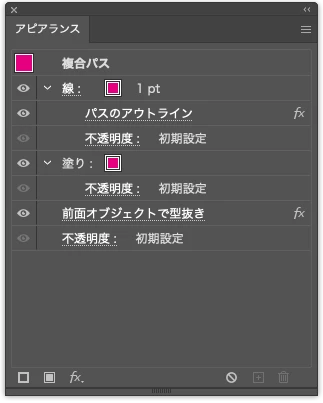

ちょっとださいんですけど、以下でどうにか?



・線にカラーを適用、オフセットしたい量が隠れるぶん線幅を調整

・線に「パスのアウトライン」を追加

オブジェクトに「パスファインダー:前面オブジェクトで型抜き」を追加



・以上をグループ化

・線にカラーを適用(元オブジェクトの色)、線幅は先ほどと同じ値に

・線を「内容」の背面までドラッグ



これで乱れはおさまりますか?
