パターン作成時に最背面に透明なボックスで指定しても反映されない

Forum|Forum|2 years ago
October 31, 2023
2 replies
1449 views

初心者勉強中のものです。初歩的な質問で大変すみません。

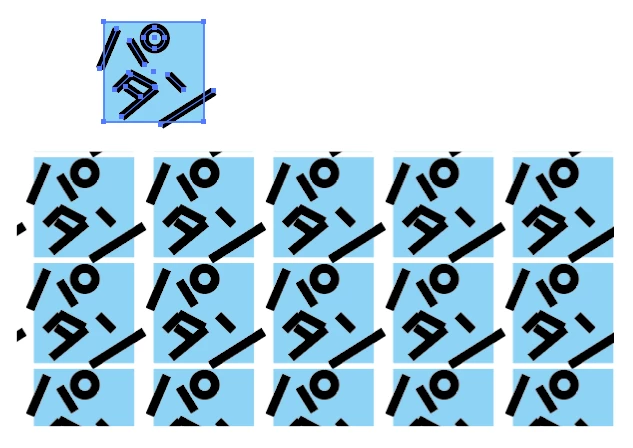

Illustrator2023をMac OSで使用していますが、パターンを作る際、最背面に透明なボックスを作ってスウォッチ登録（もしくは、パターン→作成コマンド）していますが、どうしても透明のボックスで指定した範囲で切り取られず、周りに余計な空白ができたり、範囲外にしたはずのオブジェクトも一緒に登録されてしまいます。

パターンオプションダイヤログでサイズを修正することは可能そうですが、「線と塗りが透明な長方形で囲み、最背面にすることでパターン範囲指定できる」はずなのにできないのはなぜでしょうか・・・色々間違えていたらすみません！

Mac

Ten A

Community Expert

ちょっと古いスレッドで解決してないようなので補足しておきます。
グループ化してスウォッチパネルにドロップしてもはみ出た部分まで認識されてしまう場合はグループの構造自体適切な状態になっていない可能性が高いです。

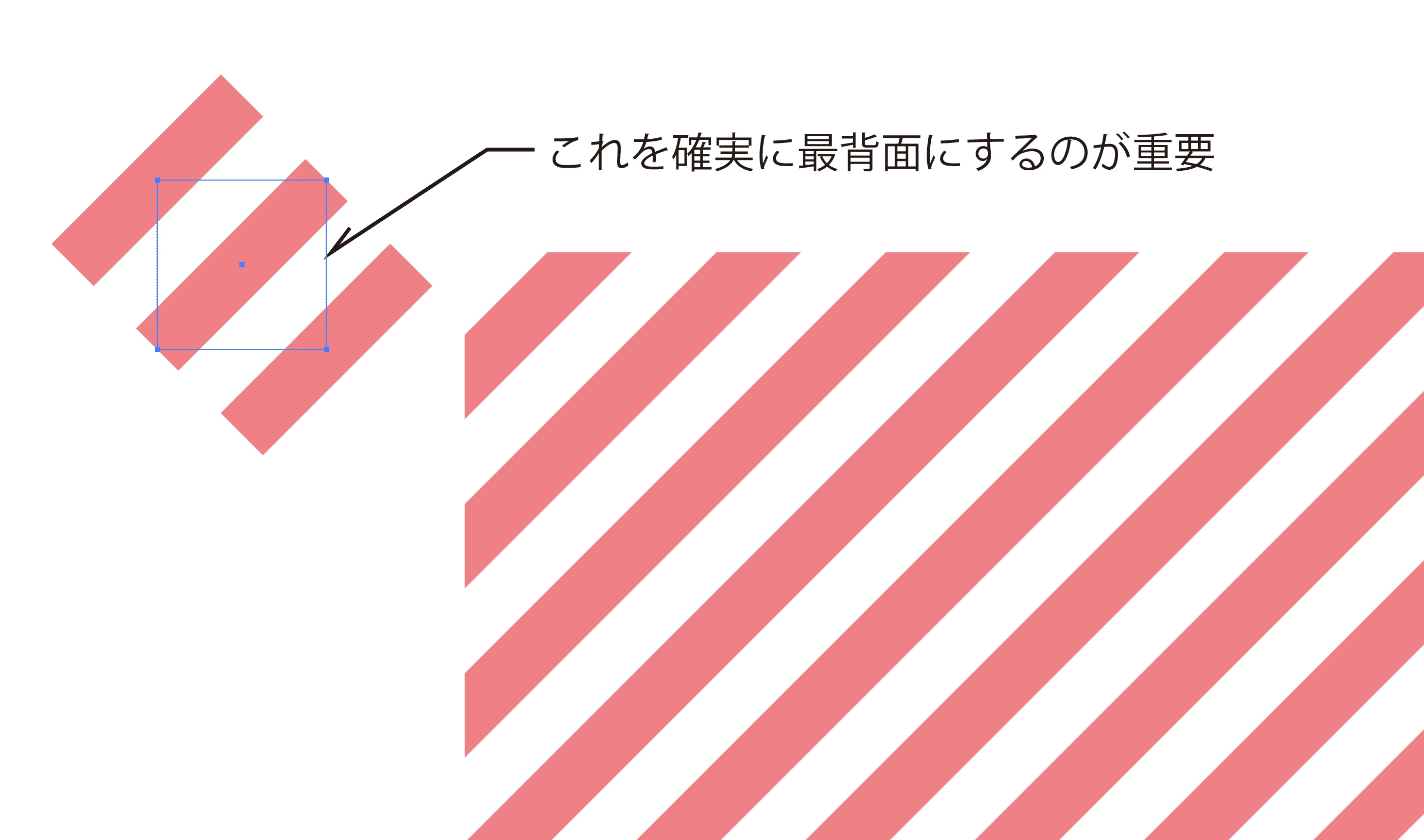

パターンの登録時には透明の矩形が最背面に無いと正常に認識されません。エリアを示す矩形と各部品を描いてから、それらを選択した状態でグループ化したあとドロップするのですが、グループ化する前に透明の矩形をカットしてから背面へペーストした上で必要なパーツを選択してグループ化してみてください。パターン登録の重要な点は最背面に透明の矩形を配置することです。

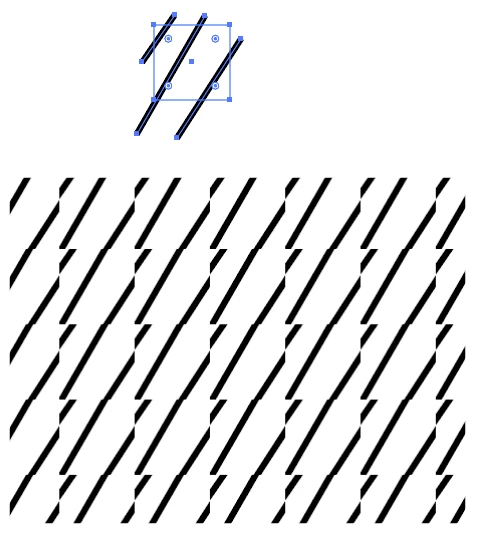

このように透明矩形だけを選択した状態でカットすると他のグループや複合パスに紛れ込んだアタリ矩形を剥がすことができます。
