ブラシに登録したものを、そのままの形状でペンツールで自由曲線で曲げたいのですが、どうしても直線のままで表示されてしまいます。例えば、JRの電車の路線図のようなものを作りたいのですが、どのようにしたら良いのでしょうか。

こんにちは、友香伊93024007さん

ペンツールでベジェ曲線を描いて行うとできると思います。

以下は、私がIllustrator CS5で作成したJRと私鉄の線路作成マニュアルです。

これをCC2017で、先程行ったところ、作成できました（私、Illustrator CCは初めての使用です。だいぶ忘れていました）。

CS5用ですので、内容はちょっと古いですが、アレンジしながら試してみてください。

線の書き方で下記サイトも参考にしてください。

Illustrator CCの使い方（ペンツールで直線と曲線を描く）　コース図を書いてみよう第2回 - motogp fun

１．JR線路

①「ペンツール」で線路の元になるパスを描きます。

②「アビアランス」パネルを表示します。表示されていない場合は、メニューの＜ウインドウ＞→＜アビアランス＞を選択して表示します。

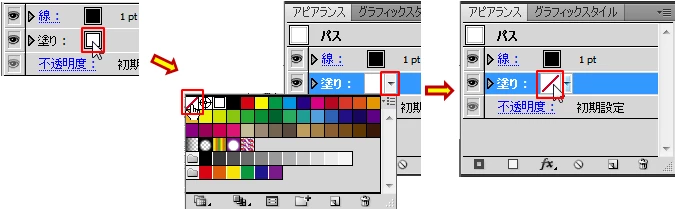

③「アビアランス」パネル内の「塗り」要素で、「カラーボックス」をクリックし、表示された「▼」印をクリックして開いた「スウォッチ」パネルから「なし」を選択します。

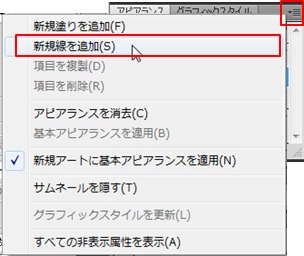

④「アビアランス」パネルの「パネルメニュー」ボタンをクリックし、開いたメニューから「新規線を追加」を選択します。

⑤「アビアランス」パネル内に、「線」要素が追加されます。

⑥「選択ツール」でパスを選択します。

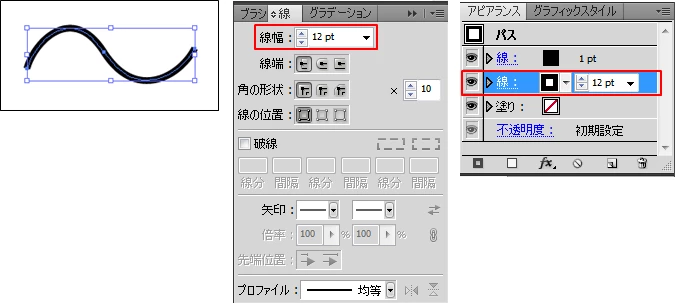

⑦「アビアランス」パネル内の下側の「線」要素で線路を作成します。この要素を選択して、「カラーボックス」で黒色を設定し、その右側で線幅 12pt を設定します。線幅は「線」パネルからでも設定できます。

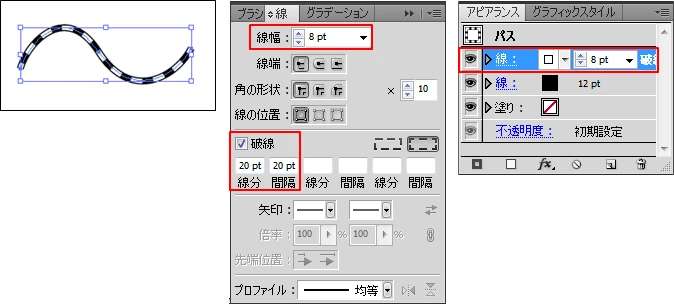

⑧「アビアランス」パネルで上側の「線」要素で枕木（白の破線）を作成します。この要素を選択して、「カラーボックス」で白色を設定し、その右側で線幅 8pt を設定します。線幅は「線」パネルからでも設定できます。

次に、「線」パネルで、「破線」にチェックを入れ、「線分」と「間隔」の両方に 20pt の数値を入力します。枕木の感じがでるように数値を調整すると良いです。

２．私鉄線路

①～⑥は上記と同じです。

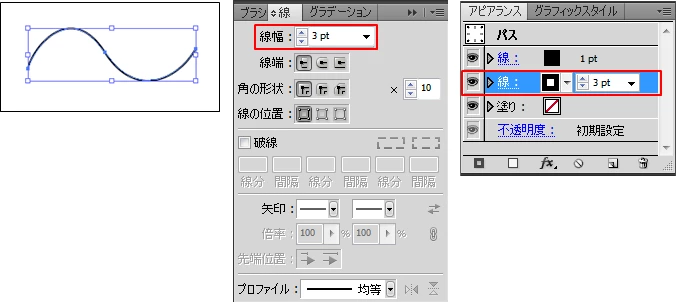

⑦「アビアランス」パネル内の下側の「線」要素で線路（中央線）を作成します。この要素を選択して、「カラーボックス」で黒色を設定し、その右側で線幅 3pt を設定します。線幅は「線」パネルからでも設定できます。

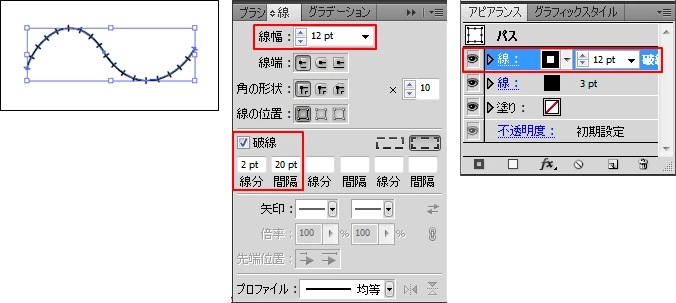

⑧「アビアランス」パネルで上側の「線」要素で枕木を作成します。この要素を選択して、「カラーボックス」で黒色を設定し、その右側で線幅 12pt を設定します。線幅は「線」パネルからでも設定できます。

次に、「線」パネルで、「破線」にチェックを入れ、「線分」と「間隔」にそれぞれ 2pt と 20pt の数値を入力します。枕木の感じがでるように数値を調整すると良いです。

※応用すれば、このような道路も描けます。
