ロゴのベタ部分の面積を測りたい

  • March 18, 2024
  • 2 replies
  • 767 views

シルクスクリーンの会社に勤めてます。

必要なインク量を測るのに面接を求めたいです。

費用がかかっても構いません。

なるべく簡潔な方法を希望します。

わかる方御手数ですがご教授頂けると幸いです。

よろしくお願いいたします。

Correct answer ajabon grinsmith

グローバル(英語)フォーラムの過去ログに同様の事例とスクリプトがあります

CS6: Measure a shape’s area?



各投稿の下にある「translate」から日本語への翻訳ができます。

留意点は、白ヌキ(中マド)部分は白を置いただけではおそらくだめで、複合パスとして実際に抜けていないと正確に測れなさそうです。

それと、同色オブジェクト同士で一部重なりなどがあると、重なった領域ぶんは倍カウントされるかと思います。

単色ロゴならあらかじめパスのアウトライン、パスファインダーなどで整えておくのが無難でしょうね。

2 replies

Ten A
Community Expert
Community Expert
March 18, 2024

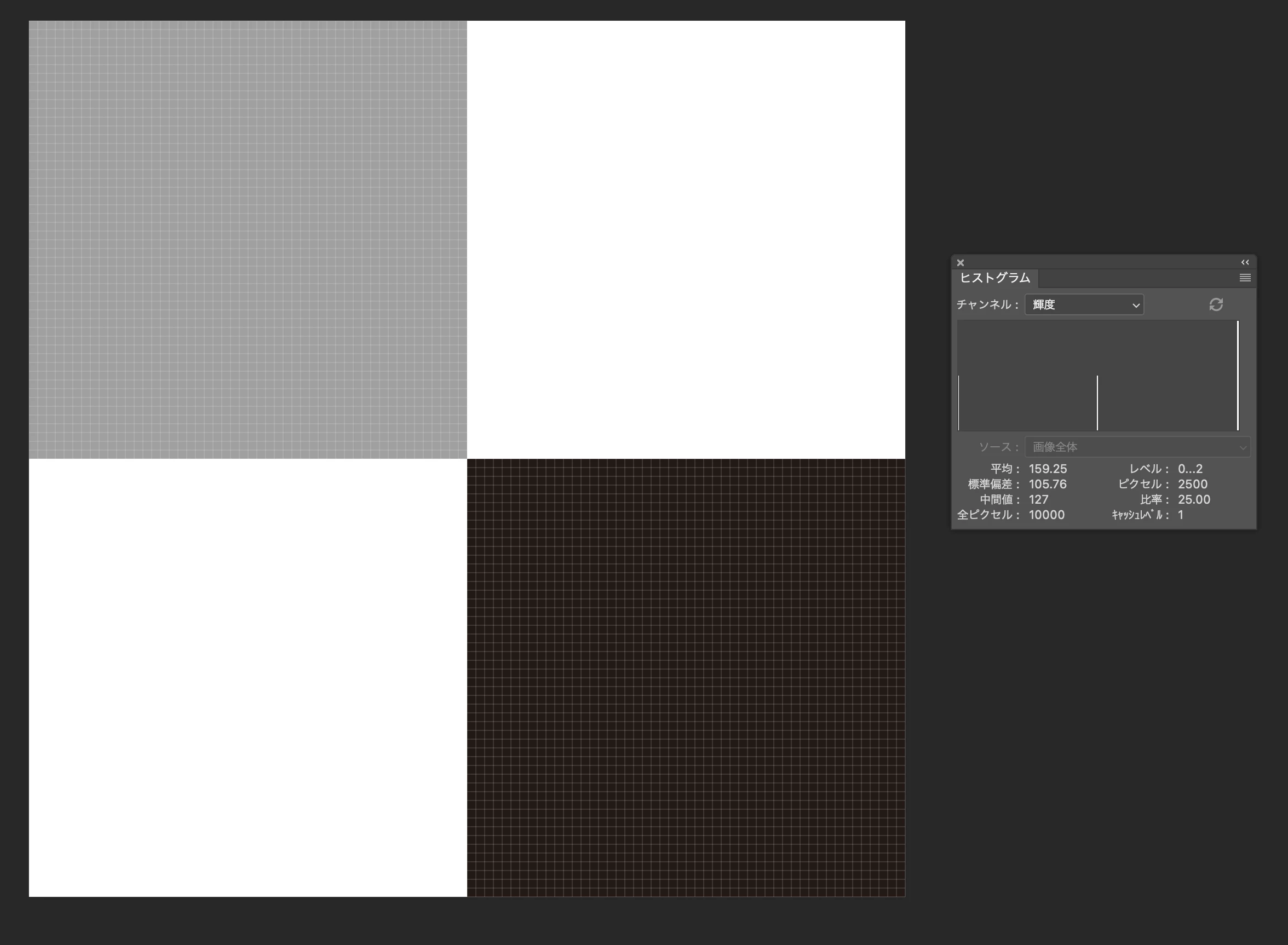

以前から面積についてはヒストグラムを見るのが適していると言っているんですけど、以下のような感じでIllustoratorファイルをPhotoshopで開いてヒストグラムをみます。




ここでは左側に突出している部分を選択しています。これは黒ベタの部分のピクセル数なのですけど2500ピクセルと表示されています。総ピクセル数は10000ピクセルなので黒ベタの部分は全体の面積の25%であると判断できます。同様に中央のピークの部分を選択すると2500ピクセルが帰ります。シルク印刷であれば各色版の差が明確なのでアンチエイリアスを抑えたラスタライズで各版の総ピクセル数は正確に得ることができるでしょう。あとは総ピクセル数との比率で面積を求めることが可能です。



ajabon grinsmith
Community Expert
ajabon grinsmithCommunity ExpertCorrect answer
Community Expert
March 18, 2024

グローバル(英語)フォーラムの過去ログに同様の事例とスクリプトがあります

CS6: Measure a shape’s area?



各投稿の下にある「translate」から日本語への翻訳ができます。

留意点は、白ヌキ(中マド)部分は白を置いただけではおそらくだめで、複合パスとして実際に抜けていないと正確に測れなさそうです。

それと、同色オブジェクト同士で一部重なりなどがあると、重なった領域ぶんは倍カウントされるかと思います。

単色ロゴならあらかじめパスのアウトライン、パスファインダーなどで整えておくのが無難でしょうね。

Participant
March 18, 2024

ありがとうございます。

リンク先の内容がイマイチ理解できずにいるど素人ですが、ajabon grinsmithさんのコメントは理解できました。

解読していって、解決できるように頑張ります。

この度はご教授いただき誠にありがとうございました。
