下にあるオブジェクトにアンカーポイントを全て合わせたいです。

いつもお世話になっております。



MacOS 13.0.1

illustrator v27.11を使用しています。

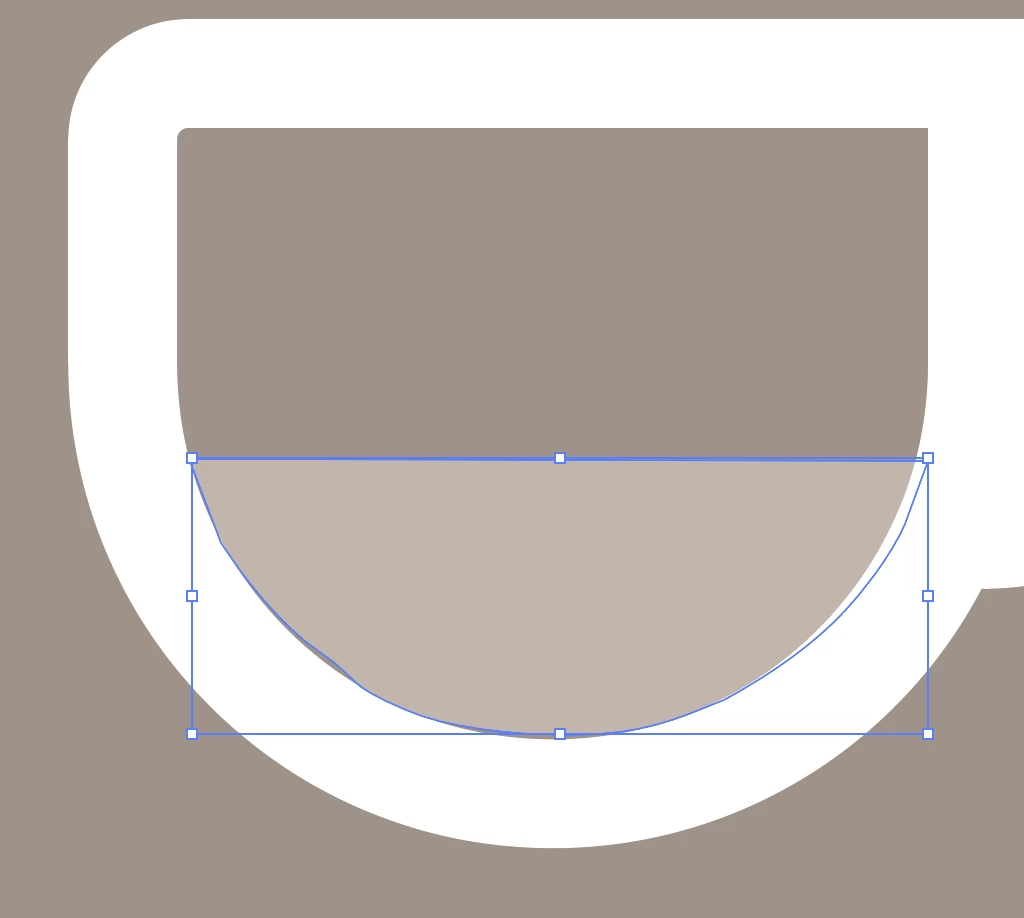

スクショを添付しておりますが、

複合パス内にあった中身をパスとしてコピーしました。

(カップの中身部分です)

そちらを変形させ、カップの中に水が入っているような形にしたいのですが、

下部も変形してしまい、カップに収まらなくなってしまいます。



アンカーポイントを編集してカップの底の形に合わせようとしているのですが、

ガタガタになってうまくいきません。



うまく合わせる方法はありますでしょうか。

This topic is closed to new replies. Start a new post to keep the conversation going.
akatsuki_obana
akatsuki_obanaCorrect answer
Community Expert
Jan 10, 2023 8:50 AM UTC

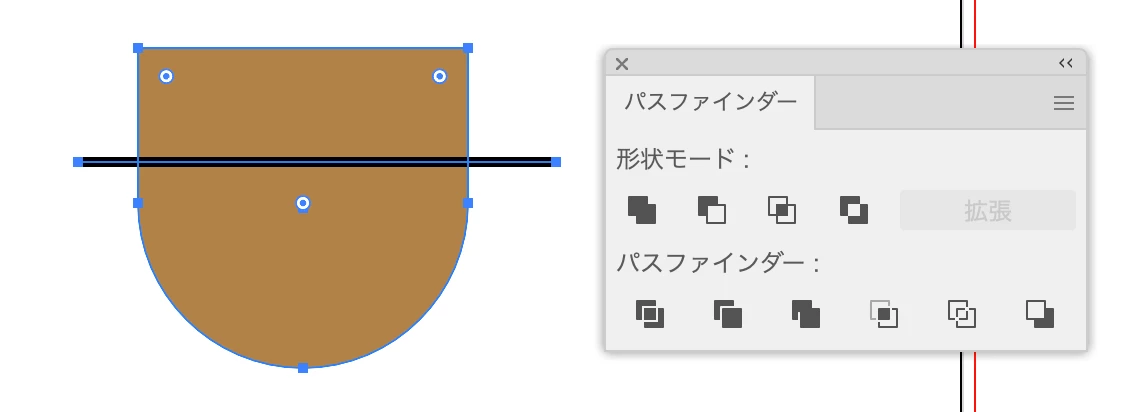

カップのオブジェクトを選択して「コピー」→「前面にペースト」を実行します。さらに、直線ツールで水平な線を描画します。

両方のオブジェクトを選択して「パスファインダー」パネル→パスファインダー→「分割」を実行します。

これにより、線の位置でカップのオブジェクトが2つに分割されます(分割を実行後は、グループ解除を実行してください)。

このほうがパス単体を編集するよりも「中身」のオブジェクトとしてハンドリングしやすいかと思います。

5 replies

katayanagi51
Community Expert
Community Expert
Jan 11, 2023 1:05 AM UTC

お二方が書かれているようにパスファインダーを使うのが一般的かと思います。

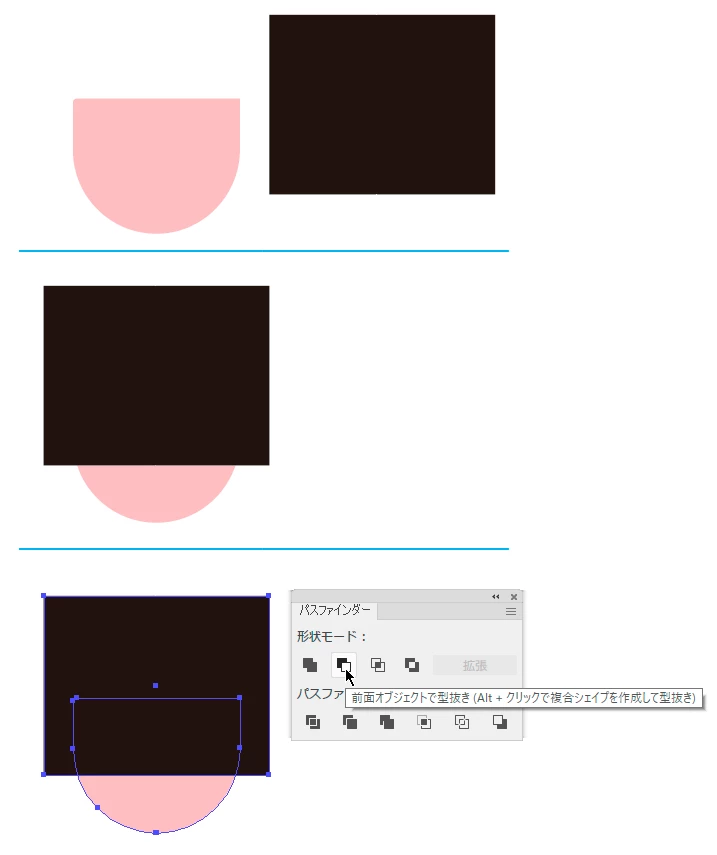

bizarre_n さんご提示の「前面のオブジェクトで型抜き」をOptionキー(WindowsはAltキー)を押しながら適用すると,後から調整可能な複合シェイプにすることができるのでおすすめです。





Translate
akatsuki_obana
Community Expert
akatsuki_obanaCommunity ExpertCorrect answer
Community Expert
Jan 10, 2023 8:50 AM UTC

カップのオブジェクトを選択して「コピー」→「前面にペースト」を実行します。さらに、直線ツールで水平な線を描画します。

両方のオブジェクトを選択して「パスファインダー」パネル→パスファインダー→「分割」を実行します。

これにより、線の位置でカップのオブジェクトが2つに分割されます(分割を実行後は、グループ解除を実行してください)。

このほうがパス単体を編集するよりも「中身」のオブジェクトとしてハンドリングしやすいかと思います。

Translate
pntm23Author
Inspiring
Jan 11, 2023 12:32 AM UTC

前回に引き続き、ありがとうございます。

無事、綺麗に思い通りのイメージにすることができました。

ありがとうございました!!

Translate
bizarre_n
Community Expert
Community Expert
Jan 10, 2023 8:49 AM UTC

アプローチとしては2つ考えられます。

1.無理に合わせようとしないで、少し拡大しておいて上に複合パスのカップを乗せておく。カップに何か塗りが設定されていれば、それに覆い隠されてはみ出し部分は見えなくなるので問題ない。

2.どうしてもきちんとオブジェクトとして合わせたいのであれば、以下のようにする。

・少し拡大しておいて、カップの内側の線より大きくなるようにしておく。これをAとする。

・複合パスの内側のパスだけを白矢印(ダイレクト選択ツール)で選択してコピーする。

・コピーしたパスをAに重ねて、パスファインダー(前面のオブジェクトで型抜きとか、交差あたりでできるのではないかと思います)で処理する。
パスファインダーの解説は、Adobeの公式ページのものはかなりわかりにくいので、こちらなどを参照されるといいでしょう。

https://www.mdn.co.jp/reference/Illustrator/120

Translate
pntm23Author
Inspiring
Jan 11, 2023 12:36 AM UTC

アドバイスいただき、ありがとうございます。

確かに、ご提案いただいた1の方法で、カップの中身のオブジェクトを下に配置すればはみ出し部分は気になりませんね。

今後参考にさせていただきます。



2のパスファインダーの方法は別の方の方法で試したらすんなりいけました!

ご案内いただいたURLも非常に勉強になりそうなので、今後の参考にさせていただきます。

ありがとうございます。
