図内に水平な引き出し線を引きたい

お世話になります。初心者です。

図に引き出し線をつけたいです。

線の先は小さなドット（黒丸）にし、さらに図に被る部分は線に白い縁（セパレーション）をつけたいのですが、方法がわかりません。

Correct answer katayanagi51

引き出し線だと使うのはペンツールでしょうか。

水平/垂直に線を引く場合は，始点をクリックしたあとshiftキーを押しながらポチポチとクリックしていきます。shiftキーを押しながらポチポチすると，デフォルト設定では水平，垂直，45度の角度に限定されます。黒丸（ベタ丸）は線パネルの矢印を使うのが一般的です。

白背景であれば白フチは「線」を重ねるのがよいと思います。アピアランスパネルを使います。線を複製して下側の「線」の線幅と色を変更し，ベタ丸の大きさを（目視で）小さくする，という感じでしょうか。

（「sample.ai.pdf」はIllustratorドキュメントです。無理やりIllustratorで開いて大丈夫です）

Correct answer

Community Expert

引き出し線だと使うのはペンツールでしょうか。

水平/垂直に線を引く場合は，始点をクリックしたあとshiftキーを押しながらポチポチとクリックしていきます。shiftキーを押しながらポチポチすると，デフォルト設定では水平，垂直，45度の角度に限定されます。黒丸（ベタ丸）は線パネルの矢印を使うのが一般的です。

白背景であれば白フチは「線」を重ねるのがよいと思います。アピアランスパネルを使います。線を複製して下側の「線」の線幅と色を変更し，ベタ丸の大きさを（目視で）小さくする，という感じでしょうか。

（「sample.ai.pdf」はIllustratorドキュメントです。無理やりIllustratorで開いて大丈夫です）

Participant

ありがとうございます！大変助かります、早速参考にさせていただきます。

Community Expert

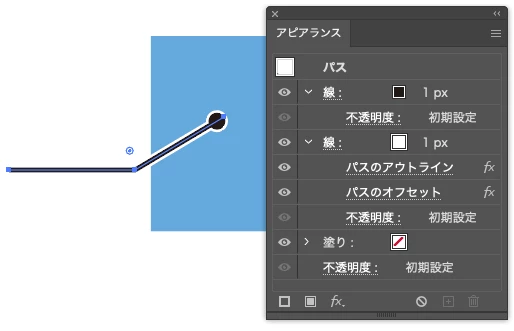

線の先端のマル（矢印類）については

背面に複製したほうの線に「パスのアウトライン」と「パスのオフセット」を追加することでいい感じになるです。

効果の重なり順だけ注意してください。
