直線＆曲線ツールで書いた四角形の角が丸くなってしまう

Question

教えてください。添付の太鼓のような断面を書きたいのですが、４角の直線と曲線のつなぎ目はＲでは無く、角形状になります。 書き順は右上から時計回りに書いてます。①直線ツールで右上から右下に作図②曲線ツールで右下から左下に下側が膨らむように作図③直線ツールで左下から左上に作図④曲線ツールで左上から右上に上側が膨らむように作図し、　最後に①の始点のアンカーでクリックしたら、右下の角形状が丸く膨らんでしまいます。どうやって書けば良いでしょうか？

user2840291 · Accepted Answer

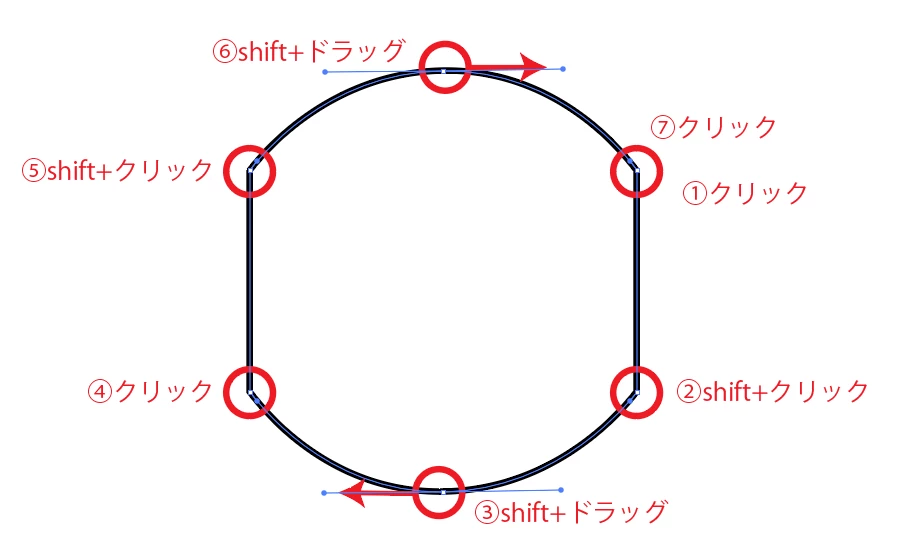

「曲線ツール」はオプションキー（winはAltキー）と組み合わせて曲線と直線をスイスイ描くツールですので、「直線ツール」に切り替える必要はないですよ。
角にしたい場合はオプションキー（winはAltキー）を押してクリックします。
また、ポイントをダブルクリックすると直線と曲線を後から切り替えられますし、そのままデリートキーでポイントを削除したり、追加したりドラッグしたり出来ます。
なので他の長方形ツールなどで作成したパスをスイスイ修正することもできます。
この場合長方形を書いておいて上下を膨らませて終了ですかね。
正確な形状には向いてませんが手動トレースやちょっと修正したい場合などで威力を発揮すると思います。

意外と私の様なおじさんが使いこなせてないツールだったりします。

曲線ツール
https://helpx.adobe.com/jp/illustrator/using/curvature-tool.html

ajabon grinsmith · Answer

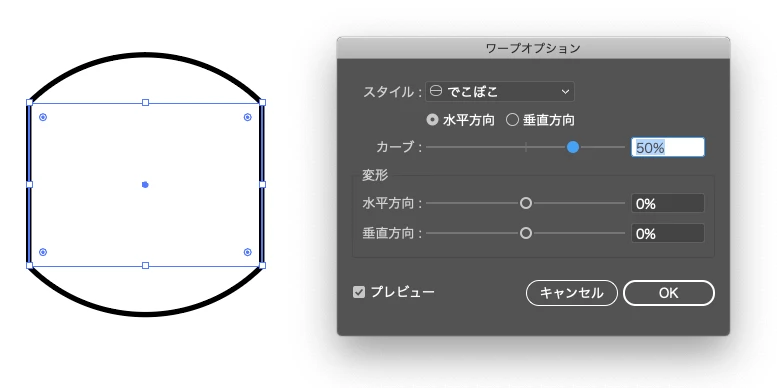

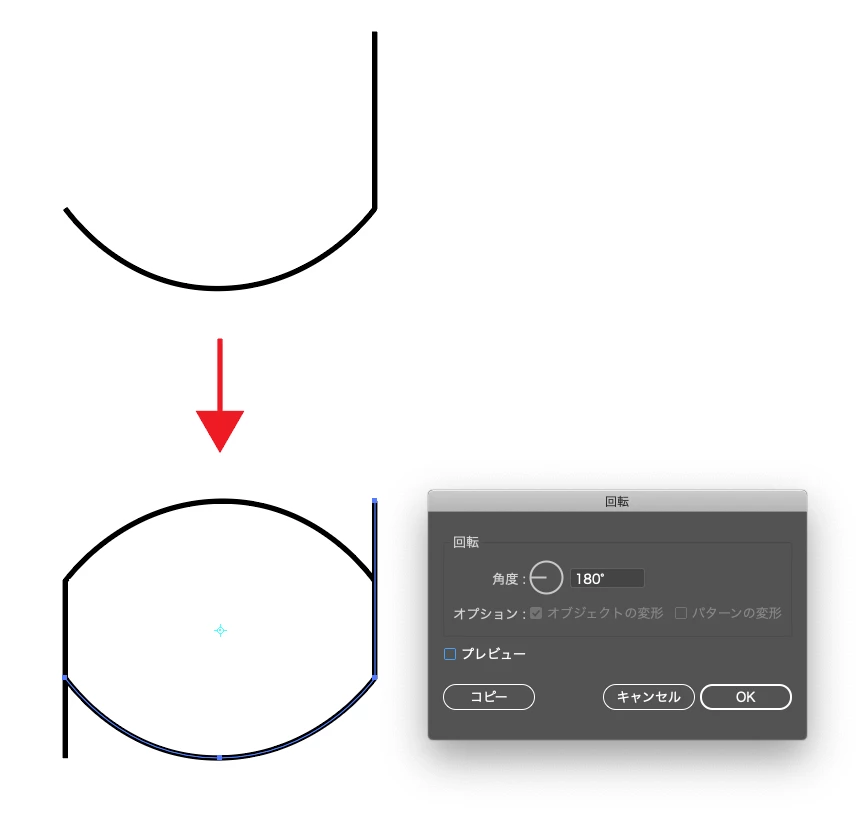

④で始点に繋げずにわざとすこし離してクリック、曲線ができあがったらダイレクト選択ツールで終点を始点に重ねて、始点と終点の両方を選択して連結、で右下の膨らみはなくなりますが微妙に左右対称でなくなったりしますね。 それよりも、この段取りだと左下のパスが繋がってないはずです。ここも連結が必要になるかと思います。 ほかの描画手段をいくつか。 例１・長方形を作成して、メニューから効果>ワープ>でこぼこいい感じになったら、メニューからオブジェクト>アピアランスを分割 例２・元のやりかたで②まで作ったら回転ツールで180°、OKではなくコピーをクリックして、複製できたら端点同士が重なるように移動、重なったら右上と左下の2箇所をダイレクト選択ツールでドラッグ選択して、平均、連結。平均（メニュー　オブジェクト>パス>平均）はアンカーポイントの整列でもOK。 例３・ペンツールでベジェ曲線回答としてはつまらないんですが、お箸のように自然に使えるようになればとてもつよい。
