角度の求め方

4 replies
11465 views
Translate

iMacで使用しているIllustrator cc 2018についての質問です。

交差する水平でない直線と直線の間の角度を知る方法はあるでしょうか。

よろしくお願いします。

Macintosh

silk-mCorrect answer

Community Expert

スマートガイドを利用します。

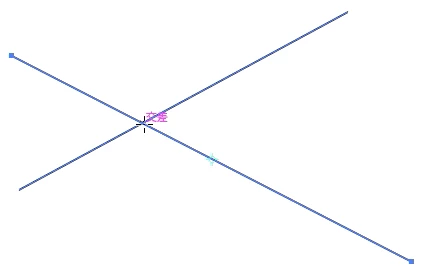

片方の直線を選択して回転ツールで交差点をクリックします。

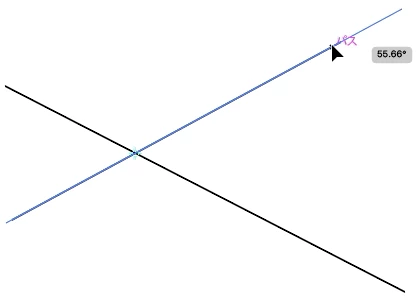

その線を回転してもう片方の直線に合わせれば角度が表示されます。

undoで戻します。

-- silk-m

--Susumu Iwasaki

RinsetsuAuthor

Participant

無事に解決しました。ありがとうございます。

Translate

Ten A

Community Expert

参考までに、こういったものはスクリプト等を利用すると手早く正確な数値を得られたりします。

今回のケースでは以下のようなものでOK

線分２つを選択した状態で実行します。

var a = app.selection[0];
var b = app.selection[1];
//get Global angle
var angl1 = Math.atan(
  (a.pathPoints[0].anchor[1] - a.pathPoints[1].anchor[1]) /
  (a.pathPoints[0].anchor[0] - a.pathPoints[1].anchor[0])) / Math.PI * 180;
var angl2 = Math.atan(
  (b.pathPoints[0].anchor[1] - b.pathPoints[1].anchor[1]) /
  (b.pathPoints[0].anchor[0] - b.pathPoints[1].anchor[0])) / Math.PI * 180;
alert(angl2 - angl1);

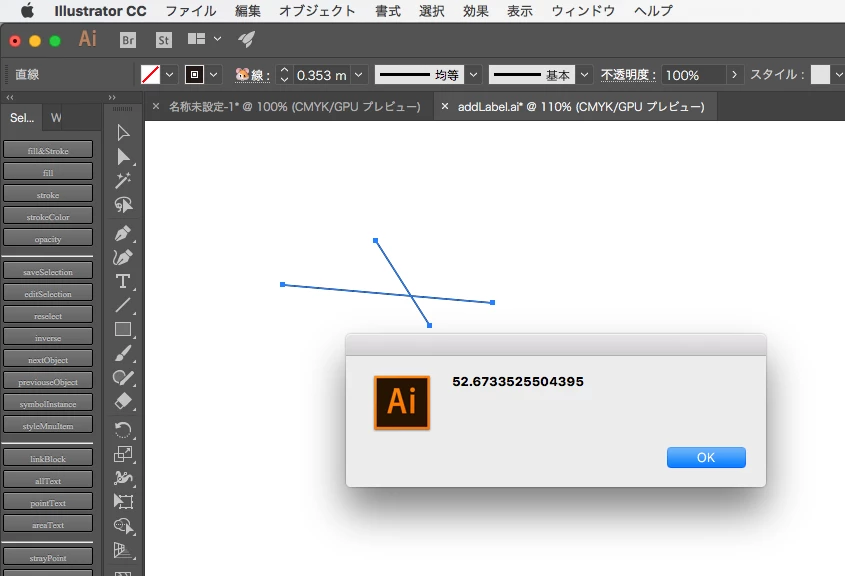

このプログラムをテキストエディタにコピペして適当な名前＋「.jsx」として保存します。そしてIllustratorのメニュの「ファイル→スクリプト→その他のスクリプト」でこのファイルを選択して実行すると以下のようにアラート表示してくれます。
