DXFをaiで開けた際に寸法の矢印が消える
2019までは問題なく開くことが出来ていました。2023にアップデート以降、寸法線の矢印が表示されなくなりました。解決方法をご教示ください。
illustrator 28.0，AutoCAD LT 2023の環境で確認してみました。

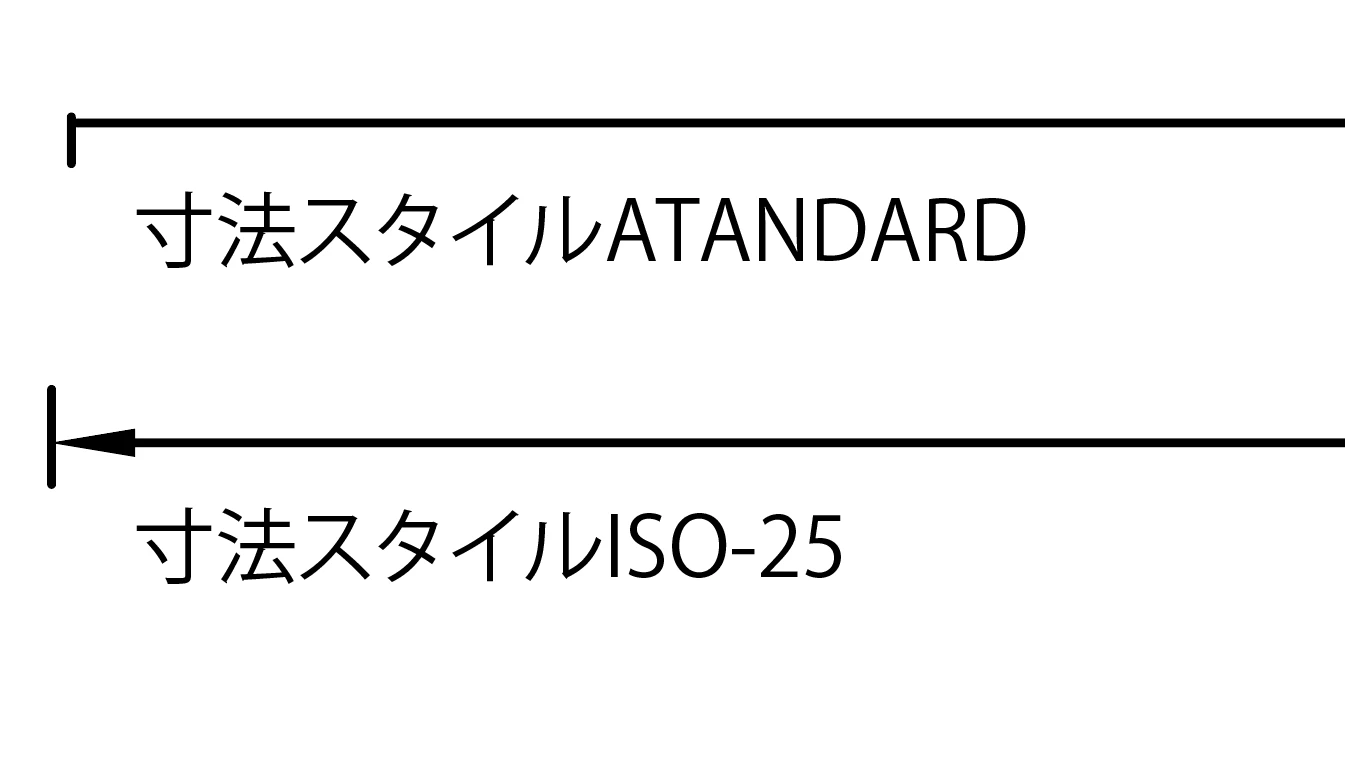

私の環境では寸法スタイルを「ISO-25」に設定していると矢印が正常に表示され，「STANDARD」に設定していると矢印として正常に表示できませんでした。
STANDARD設定になっている方もどうやら線部分が極端に太く，三角部分が小さくなっているだけでオブジェクトとしては矢印の形で存在しているようなので，線の太さを調整すると矢印の形に表示することが出来ました。
ただ，assauseさんも言及していますが，Illustratorのdxf/dxgファイル読み込みは不安定なので，本当にこの条件で解決できるかはあまり保証できないです。他の要素が影響している可能性もありますし，別の部分が破綻している可能性もあるので，一度データ全体に破綻がないかを確認してみることをおすすめします。
