PDFX4保存するとあるはずのないヘアラインが出てくる

Forum|Forum|3 years ago
May 25, 2022
3 replies
2614 views

イラストレーターのバージョンはおそらく不問(CS6からCC2022までテスト)

PDF-X4の保存パラメーターはデフォルトで入っているX4

イラストレーターを添付出来ませんでしたので、PDFをイラレで開いてテストして下さい。

まずヘアラインをX4で保存して下さい。次にAcrobatの環境設定で以下の様にします。

AcrobatDC の環境設定>ページ表示>

ラインアートのスムージングにチェック

細い線を拡張のチェックを外す

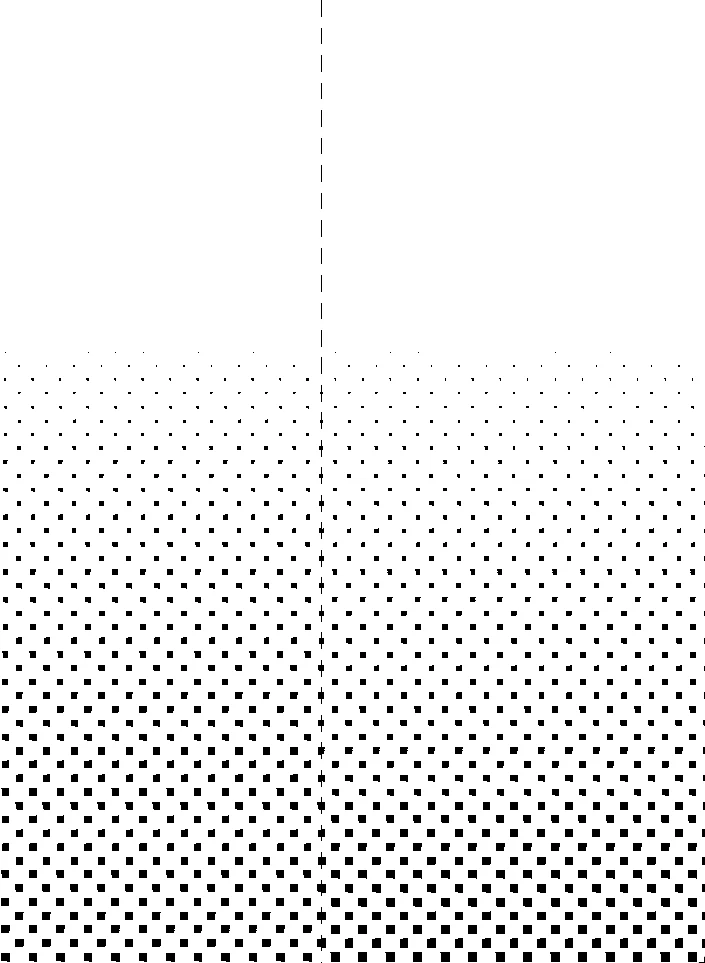

X4保存されたPDFを開くとヘアラインがはっきり出てきます。

イラレでいくら拡大してもヘアラインは見えません。またAcrobatのデフォルト設定でもヘアラインは見えません。

問題はこれがCTP出力時に再現され、印刷すると見えてくる事です。Ripメーカーに問い合わせた結果、AdobeのPDF書き出しの問題との事です。

イラストレーターのPDF保存で、この問題が対策される事を祈り投稿しました。

なお、印刷事故扱いとなりました。とほほほ。

ヘアライン.pdf

This topic has been closed for replies.

U

user2840291

Participating Frequently

私も先日、幸い事故前に気づきましたが、似た現象に遭遇したところです。
今回とは関係ないかもしれませんが、

その時は、PDF/x4ではなく、PDF/X1aにしたところ問題なく出力されました。
monokanoさんも言われている通りx1aのほうがこういった現象になりやすいと認識していましたが、逆もあるのかと思っていたところです。
Ice Floeさんの言われているパターンとグラデーションか、透明グラデーションがあやしいかもしれません。
x4、APPEの問題か、このオブジェクトに使ってある機能の問題かでしょうか。
結構恐怖ですね...

今回の場合、実際にはどうかわかりませんが、
x1aがいいならば、つまり「透明効果の分割・統合...」でもやり過ごせるかもです。
PDF/x1a、Aiでの透明効果の分割統合、Acrobatでの分割統合などなどそれぞれを、Ai上・Psでの600ppiでラスタライズするテストしてみたところ大丈夫の様子です。
透明グラデーションの代わりに、Aiでの透明パレットでグラデーションのマスク処理をした場合も大丈夫の様子です。

以上参考までにです。
