テロップ (文字)の輪郭にギザギザ (ジャギー)が発生する問題について

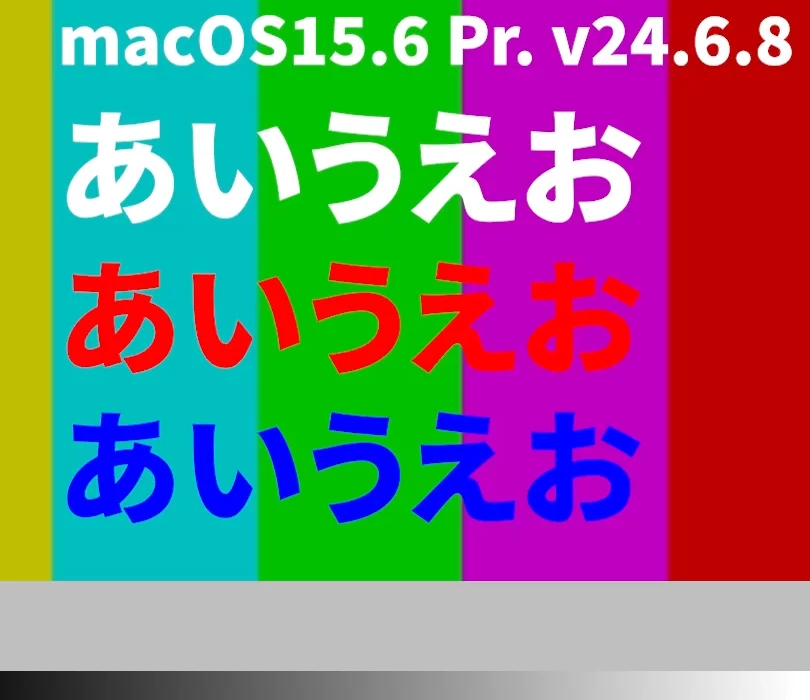

いつもお世話になります。最近、私も文字の輪郭のギザギザが目立つようになったと思います。

フォントの色の違いということですが、バージョンアップ等が影響しているのでしょうか？

源ノ角ゴシックJPで、ＢｏｌｄやＨｅａｖｙにも関わらず発生するようです。

境界線をプラスして、同色で外側に1.0を加えることで対応すると、大分目立たなくなりました。

ここ数カ月のことかと思いますので、何か原因があるように思います。

>でも、テレビ番組やユーチューバーの動画は、どんな色の文字でもギザギザが起きていないことが多いですよね。

テレビ番組については、テレビ受像機側の画像処理回路で、ギザギザにならず滑らかになるように処理されていると思います。そもそも、地デジ放送は1440x1080のMPEG2（4:2:0）で送信されていて、テレビ受像機側で1920x1080への拡大も行われてますので、良くも悪くもエッジは甘くなります。

また、お世辞にも地デジのビットレートは高いとは言えませんので、文字の輪郭はMPEG圧縮ノイズの方が目立つと思います。

YouTubeについても、配信ビットレートはかなり低めですので、圧縮に伴う劣化の方が気になるのではないかと思います。ピクセル等倍で視聴して、色の境界を注意深く見ますと、多少ギザギザしている様子は見えるかもしれませんが、多くの視聴環境では気にならないのだと思います。

>コーデックの種類によっても多少は変わるのでしょうか？

コーデックによって変わりますが、最終的にYouTubeやBlu-ray、テレビ放送するときに症状が出るわけですから、最終的にはあまり変わらない、ということになるかと思います。

ちなみに、テレビ番組の制作では、編集・テロップ入れ、納品の過程でクオリティを維持するために4:2:2のコーデックを用いるケースが多いと思います（XDCAM HD 422、ProRes 422 などなど）。

>PhotoShopなどで作成したテロップを挿入する場合でも、やはり同じようにギザギザは発生してしまうのでしょうか？

実際にお試しいただいてご自身の目でご確認いただくのが一番だと思いますが、Photoshopで作成しても根本解決にはなりません。

しかしながら、ほんの少しブラーを入れたり、ボケ足のついた輪郭線を入れるなどのテロップデザインの過程で、目立ちにくくなるとは思います。

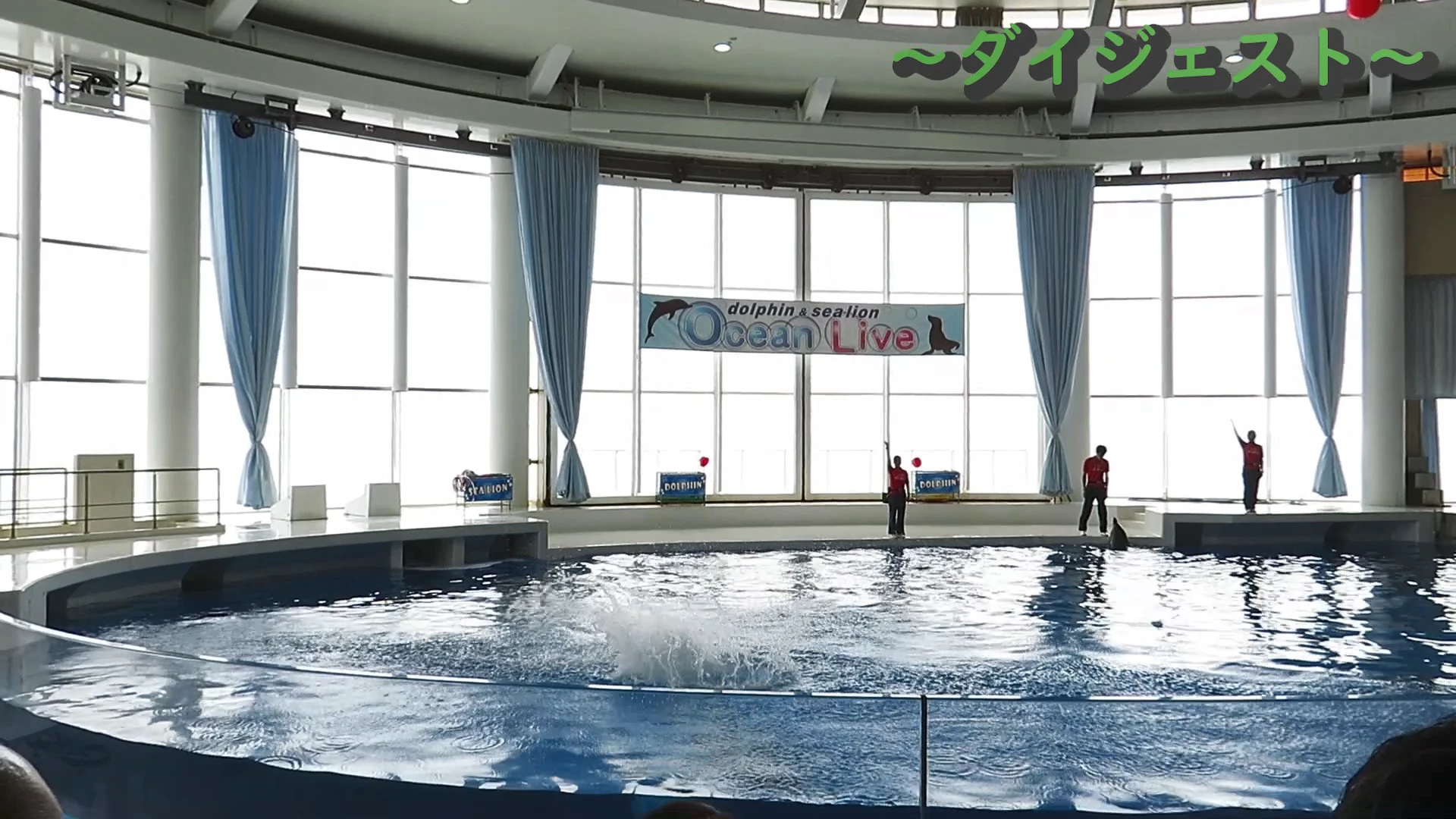

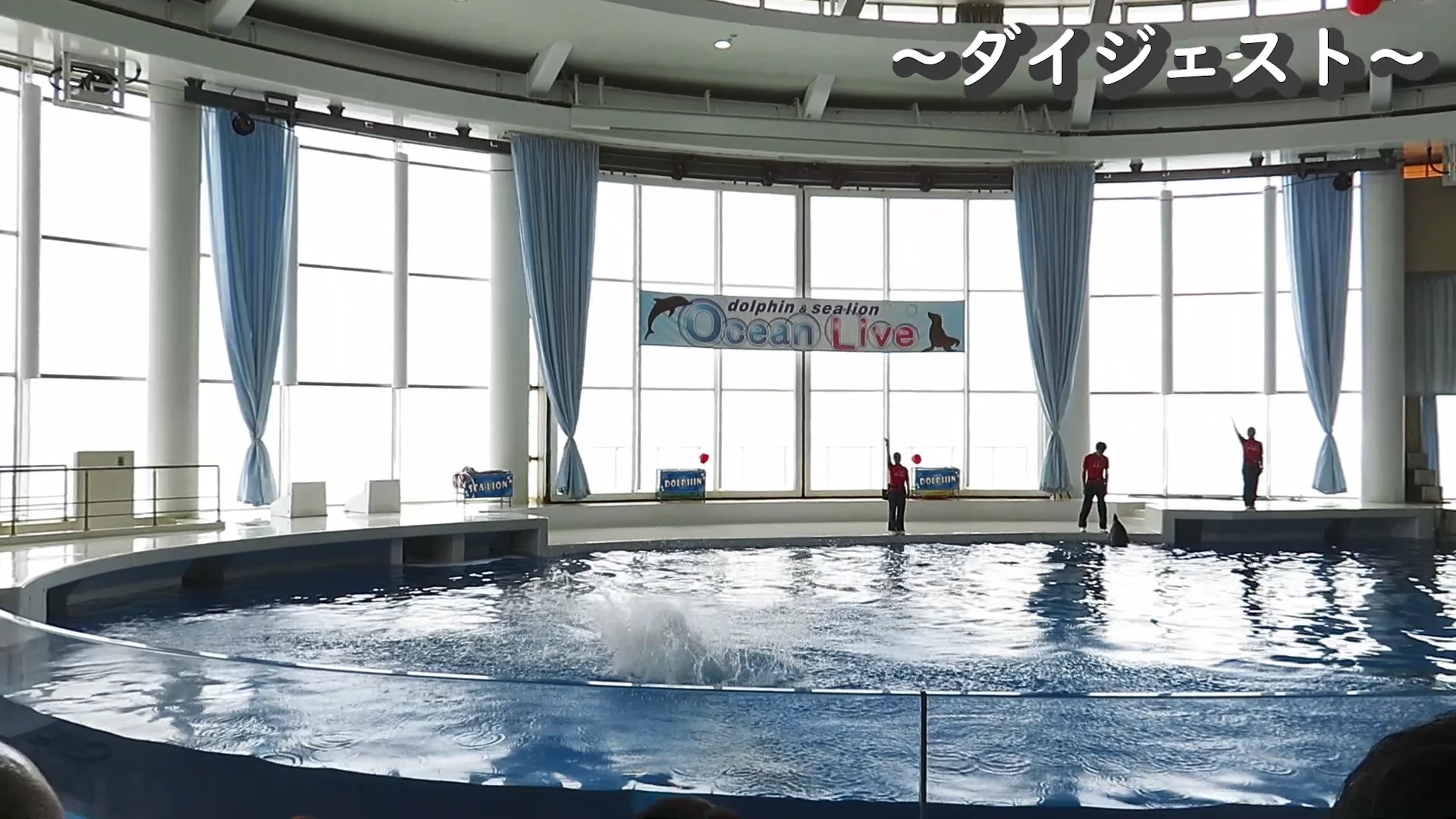

ちなみに、少し彩度を落とすだけでも目立ちにくくなると思います。添付画像の上は彩度100%、下は75%です。100%と並べると下の方はくすんで見え、色が薄いと感じるかもしれませんが、単体で見れば違和感はないと思います。

>なぜ、色の種類の違いによってギザギザが発生する場合があるのかを詳しく教えていただくことは可能でしょうか？

今回書き出しでお使いになっているH.264のプリセット設定をはじめ、テレビ放送やDVD、Blu-ray、YouTubeなどなど、配信用のコーデックはデータ量を削減するために色信号を間引いています。

赤(R)・緑(G)・青(B)の3原色で構成される映像を、輝度(Y)と2つの色差（B-YとR-Y）に変換し、色差信号の縦と横を半分の画素数に落としています。

輝度Yは元の画素数を維持しているので、白や黒、灰色などの無彩色は問題ありませんが、色が濃く輪郭がくっきりしているもの（今回のような文字や、CGイラストなど）では色信号の解像度が低いことによる影響を受けます。

再生装置やソフトによって、色差信号のアップコンバートアルゴリズムが異なるので、ガタガタの輪郭に見えるものや滑らかにする処理の影響でぼやけて見えるものなど、環境によって異なります。

これは技術的に避けられない問題なので、諦めるしかないものです。

この問題は輝度が低く濃い色で目立ちやすく、輝度が高く薄い色では目立ちにくいです。信号処理の関係で、緑系の色では目立ちにくくなります。

いま手元にRetinaディスプレイのMacしかないので目視での正しい比較ができないのですが（内部的にアップコンされて綺麗に表示されてしまうので……）、スクリーンキャプチャでいくつかのソフトの表示を比較してみました。

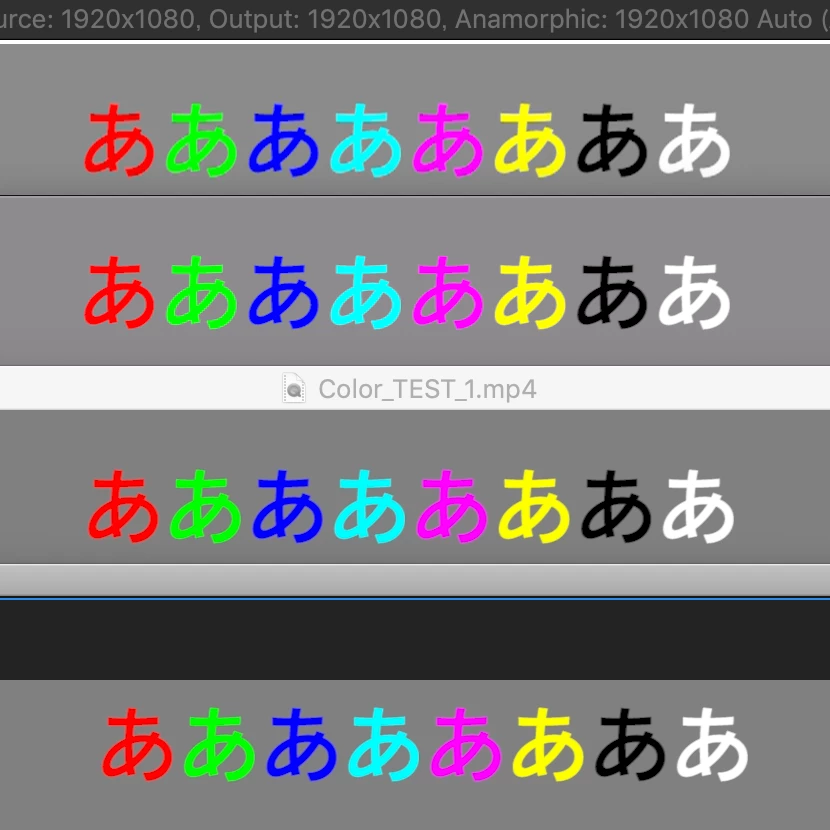

Premiere Proのレガシーテキストで文字を入れ、H.264書き出ししたファイルを各ソフトに読み込み、表示させました。

上から、HandBrake、QuickTime Player、VLC、Premiere Proのソース画面です。

前回の返信ではQuickTimeでもガタガタが目立たないと書いてしまいましたが、これはRetinaディスプレイで2倍拡大処理が間に入っていたためのようで、等倍表示では上記画像のようになりました。

こんにちは

情報提供有難うございます。

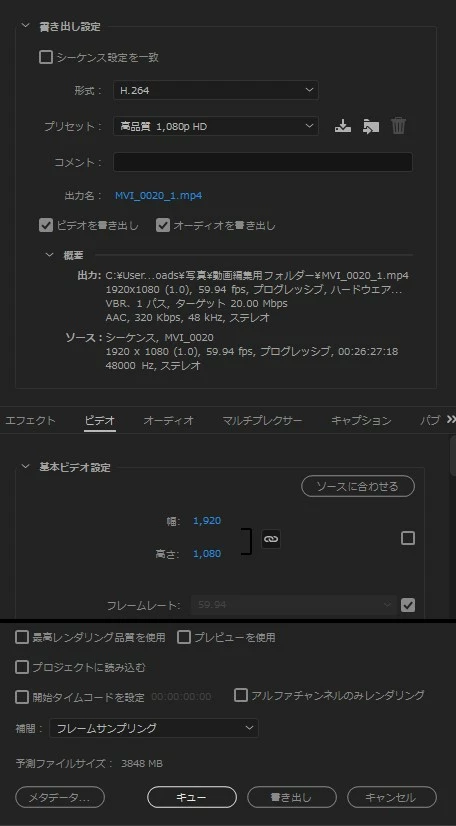

シーケンス設定はフレームサイズ1920×1080、フレームレート59.94fpsに対し、書き出し設定はフレームサイズ、フレームレートとも同じですが、ターゲットビットレートが少ないように思います。

ターゲットビットレートは20Mbpsが設定されていますが、それはフレームレートが29.97fpsの場合の値です。

フレームレートが59.94fpsの場合は、ターゲットビットレートを40～50Mbpsに設定するのが良いかと思います。

改善度合いは分かりませんが、ターゲットビットレートを40～50Mbpsに設定して書き出してみたらいかがでしょうか。

添付して頂いた画像を見る限り、正常の範囲のように思います。

おそらく、色が原因であるように思います（技術的にはサンプリング比4:2:0に起因するもの）。Premiere Proで編集中のプログラムウィンドウでは、おそらくこのギザギザは目立たないのではないかと思いますが、いかがでしょうか。

試しに文字色を白や薄緑に変更して書き出していただくといかがでしょうか。

もし差し支えございませんでしたら、パソコンでの再生に使用している再生ソフトの名称をお教えいただけませんでしょうか。私はきちんと検証したことは無いのですが、再生ソフトによって結果が異なる可能性があります。

【追記】

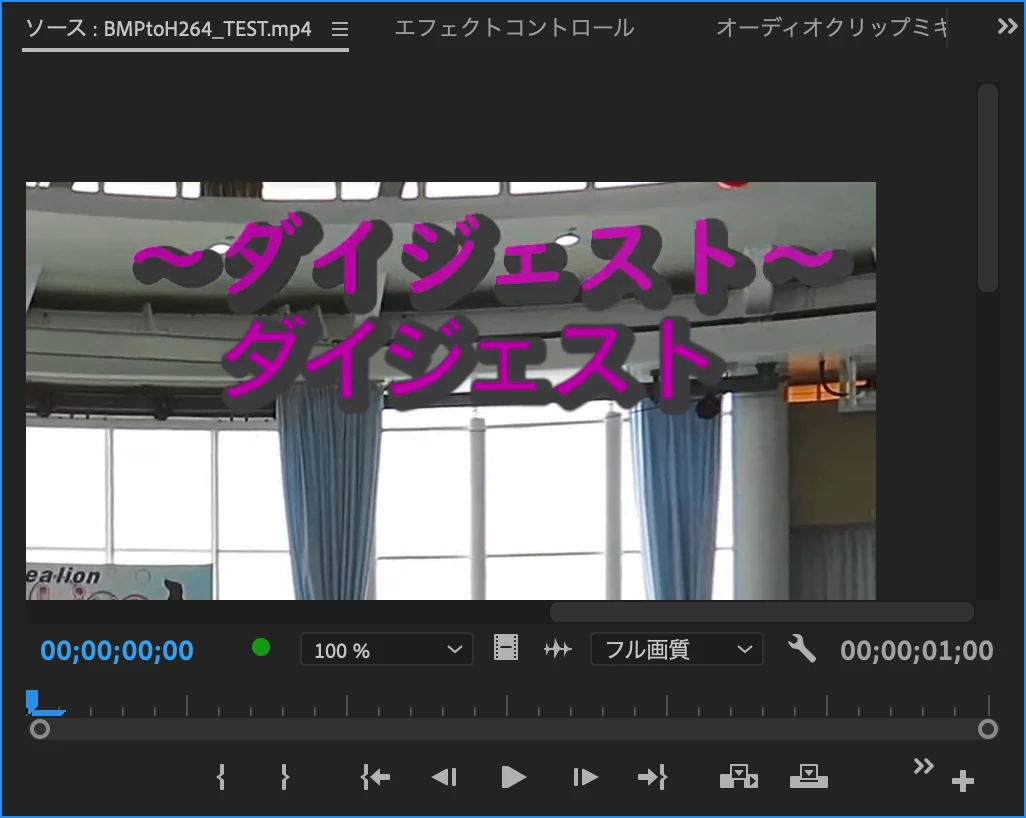

念の為、上記に書いた内容が正しいか確認いたしました。添付していただいたBMPファイルからPremiere ProでH.264書き出しし、再びPremiere Proに読み込ませた画像を添付いたします。

（２行目の文字は私が入れたものです。）

いま手元にMac環境しかないので検証できる条件が限られてしまうのですが、QuickTime PlayerやVLCでもギザギザは目立たず再生できました。

詳しい技術的な説明は省きますが、今回の御質問の問題は、やはり再生ソフト側の仕様に依るものかと思います。

お早うございます、cgjpm705さん

下記①～③を教えてください。
①映像素材の仕様
②シーケンス設定内容

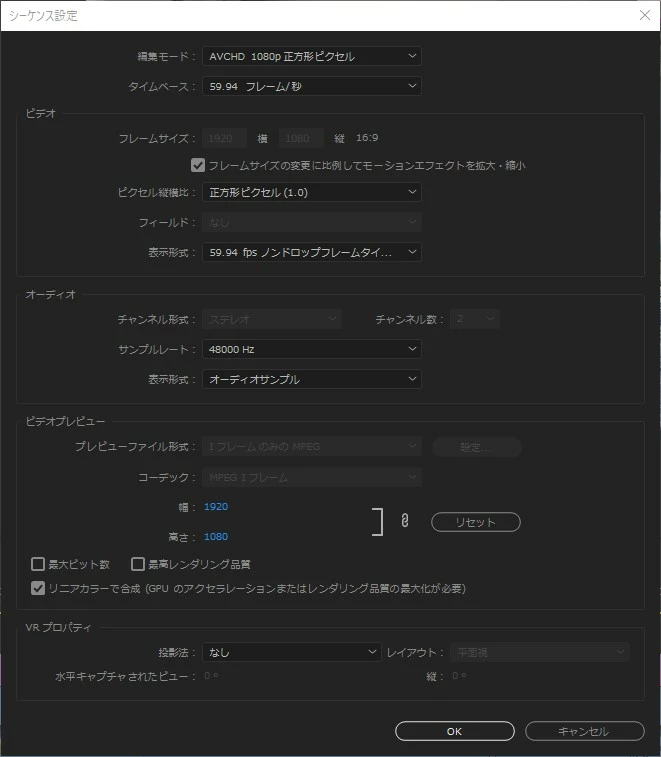

設定したプリセットを教えてください。もし分からなければ、メニューの「シーケンス」→「シーケンス設定」を選択し、開いた「シーケンス設定」ウィンドウのスクリーンショットを提示ください。下図のようなものです。

③書き出し設定
「形式」の設定内容を教えてください。また「形式」、「プリセット」、「出力名」と「最高レンダリング品質を使用」以外で初期設定に対し設定変更はしましたか。

※スクリーンショットの挿入方法（参考にしてください）

・スクリーンショットを撮りましたら、画像編集ソフト等で.jpgファイルに変換し保存します。

・書き込み欄上側右から４番目にある「写真を挿入」アイコンをクリックします。

・開いた「写真」ウィンドウで、「ファイルを選択」をクリックすると、先ほど保存したファイルを読み込むことができ、位置とサイズを指定して「完了」をクリックすると、書き込み欄のカーソル位置に挿入できます。
