Question

randomly corrupted atf texture

  • November 11, 2013
  • 1 reply
  • 562 views

I'm trying to render single fullscreen atf texture. And it is rendered corrupted sometimes (repro 4/10).

Only happens if texture is less then 256x256 size (128x128 for example) and has transparency.

Have somebody encountered same problem?

Or is there some atf texture requirements I am missing?

Texture:

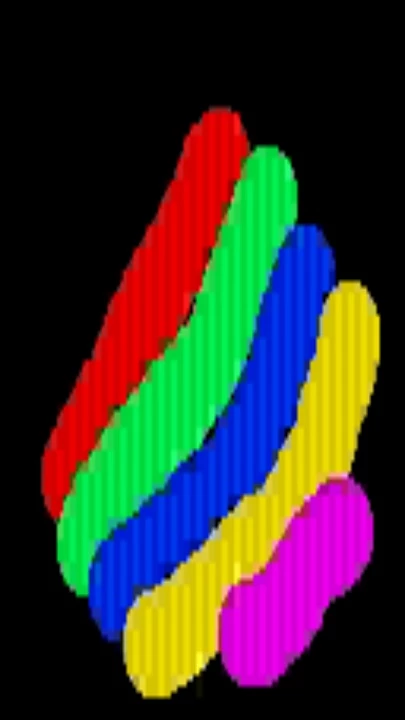

Corrupted result: (vertical lines are bug)

This topic has been closed for replies.

1 reply

Ned Murphy
Legend
November 11, 2013

How does this issue relate to Actionscript 3?

November 11, 2013

A bit more background on the issue:

Texture is rendered using stage3d (and action script of cause).

Air SDK version is 3.8

Platform: android

Texture compression: dxt5

test code:

package {

import com.adobe.utils.AGALMiniAssembler;

import flash.display.Sprite;

import flash.display.Stage3D;

import flash.display.StageAlign;

import flash.display.StageScaleMode;

import flash.display3D.Context3D;

import flash.display3D.Context3DProgramType;

import flash.display3D.Context3DRenderMode;

import flash.display3D.Context3DTextureFormat;

import flash.display3D.Context3DVertexBufferFormat;

import flash.display3D.IndexBuffer3D;

import flash.display3D.Program3D;

import flash.display3D.VertexBuffer3D;

import flash.display3D.textures.Texture;

import flash.events.Event;

import flash.geom.Matrix;

import flash.geom.Matrix3D;

import flash.utils.ByteArray;

public class AtfTest1 extends Sprite {

    private static const PAD:Number = 5;

    [Embed(source="test_128.atf", mimeType="application/octet-stream")]

    private static const TEXTURE_ATF:Class;

    private const textureWidth:int = 128;

    private const textureHeight:int = textureWidth;

    private var program:Program3D;

    private var posUV:VertexBuffer3D;

    private var tris:IndexBuffer3D;

    private var textureATF:Texture;

    private var context3D:Context3D;

    public function AtfTest1()

    {

        stage.align = StageAlign.TOP_LEFT;

        stage.scaleMode = StageScaleMode.NO_SCALE;

        stage.frameRate = 60;

        var stage3D:Stage3D = stage.stage3Ds[0];

        stage3D.addEventListener(Event.CONTEXT3D_CREATE, onContextCreated);

        stage3D.requestContext3D(Context3DRenderMode.AUTO);

    }

    protected function onContextCreated(ev:Event): void

    {

        var stage3D:Stage3D = stage.stage3Ds[0];

        stage3D.removeEventListener(Event.CONTEXT3D_CREATE, onContextCreated);

        context3D = stage3D.context3D;

        context3D.configureBackBuffer(stage.stageWidth, stage.stageHeight, 0, false);

        context3D.enableErrorChecking = true;

        var vertexProgramCode:String =

                "m44 op, va0, vc1 \n" + // 4x4 matrix transform to output clipspace

                        "mov v1, va1      \n";  // pass texture coordinates to fragment program

        var assembler:AGALMiniAssembler = new AGALMiniAssembler();

        assembler.assemble(

                Context3DProgramType.VERTEX,

                vertexProgramCode

        );

        var vertexProgram:ByteArray = assembler.agalcode;

        assembler.assemble(

                Context3DProgramType.FRAGMENT,

                //"tex oc, v1, fs0 <2d,linear,mipnone,clamp,dxt1>"

                "tex oc, v1, fs0 <2d,linear,mipnone,clamp,dxt5>"

        );

        var fragmentProgram:ByteArray = assembler.agalcode;

        program = context3D.createProgram();

        program.upload(vertexProgram, fragmentProgram);

        var u:Number = 1;

        var v:Number = 1;

        posUV = context3D.createVertexBuffer(4, 5);

        posUV.uploadFromVector(

                new <Number>[

                    // X,  Y, Z, U, V

                    -1,   -1, 0, 0, v,

                    -1,    1, 0, 0, 0,

                    1,    1, 0, u, 0,

                    1,   -1, 0, u, v

                ], 0, 4

        );

        // Create the triangles index buffer

        tris = context3D.createIndexBuffer(6);

        tris.uploadFromVector(

                new <uint>[

                    0, 1, 2,

                    2, 3, 0

                ], 0, 6

        );

        var atfBytes:ByteArray = new TEXTURE_ATF() as ByteArray;

        textureATF = context3D.createTexture(

                textureWidth,

                textureHeight,

                //Context3DTextureFormat.COMPRESSED,

                Context3DTextureFormat.COMPRESSED_ALPHA,

                false

        );

        textureATF.uploadCompressedTextureFromByteArray(atfBytes, 0);

        addEventListener(Event.ENTER_FRAME, onEnterFrame);

    }

    private function onEnterFrame(ev:Event): void

    {

        context3D.clear(0.5, 0.5, 0.5);

        context3D.setProgram(program);

        context3D.setTextureAt(0, textureATF);

        context3D.setProgramConstantsFromMatrix(Context3DProgramType.VERTEX, 1, convertTo3D(new Matrix()), true);

        context3D.setVertexBufferAt(0, posUV, 0, Context3DVertexBufferFormat.FLOAT_3);

        context3D.setVertexBufferAt(1, posUV, 3, Context3DVertexBufferFormat.FLOAT_2);

        context3D.drawTriangles(tris);

        context3D.present();

    }

    private static var sRawData:Vector.<Number> =

            new <Number>[1, 0, 0, 0,  0, 1, 0, 0,  0, 0, 1, 0,  0, 0, 0, 1];

    public static function convertTo3D(matrix:Matrix, resultMatrix:Matrix3D=null):Matrix3D

    {

        if (resultMatrix == null) resultMatrix = new Matrix3D();

        sRawData[0] = matrix.a;

        sRawData[1] = matrix.b;

        sRawData[4] = matrix.c;

        sRawData[5] = matrix.d;

        sRawData[12] = matrix.tx;

        sRawData[13] = matrix.ty;

        resultMatrix.copyRawDataFrom(sRawData);

        return resultMatrix;

    }

}

}
