カラープロファイルを埋め込んだPhotoshop EPSリンク配置画像の扱い方を教えてください

  • November 3, 2017
  • 2 replies
  • 4342 views

Photoshopで緑ベタ(R: 0, G: 255, B: 0)画像ファイルを６パターン作って、

Illustratorに配置して比較してみました。

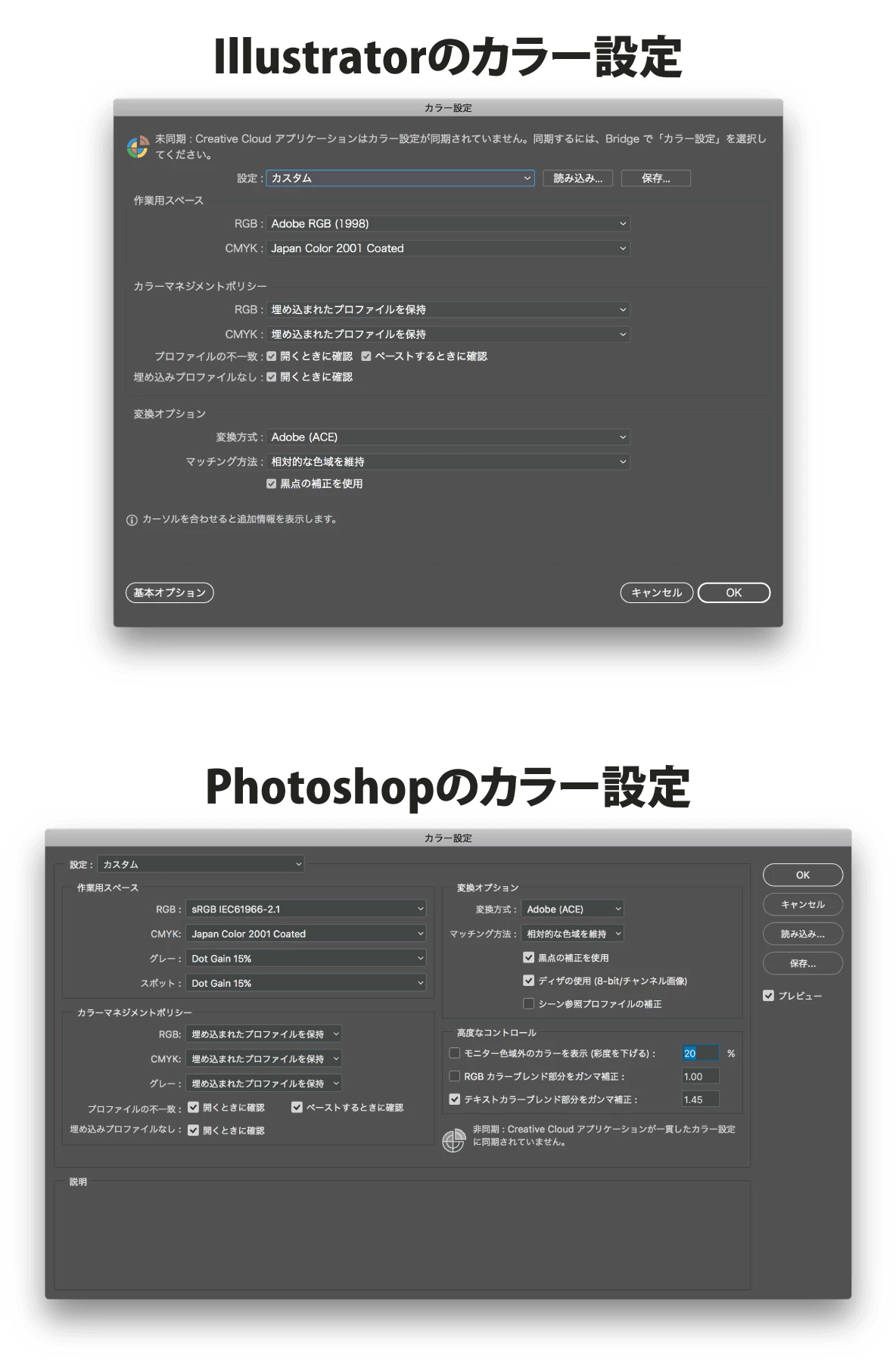

Photoshopのカラー設定

　RGB：sRGB IEC61966-2.1

　CMYK：Japan Color 2001 Coated

カラーモード：RGB カラー

で、

PSDファイルは

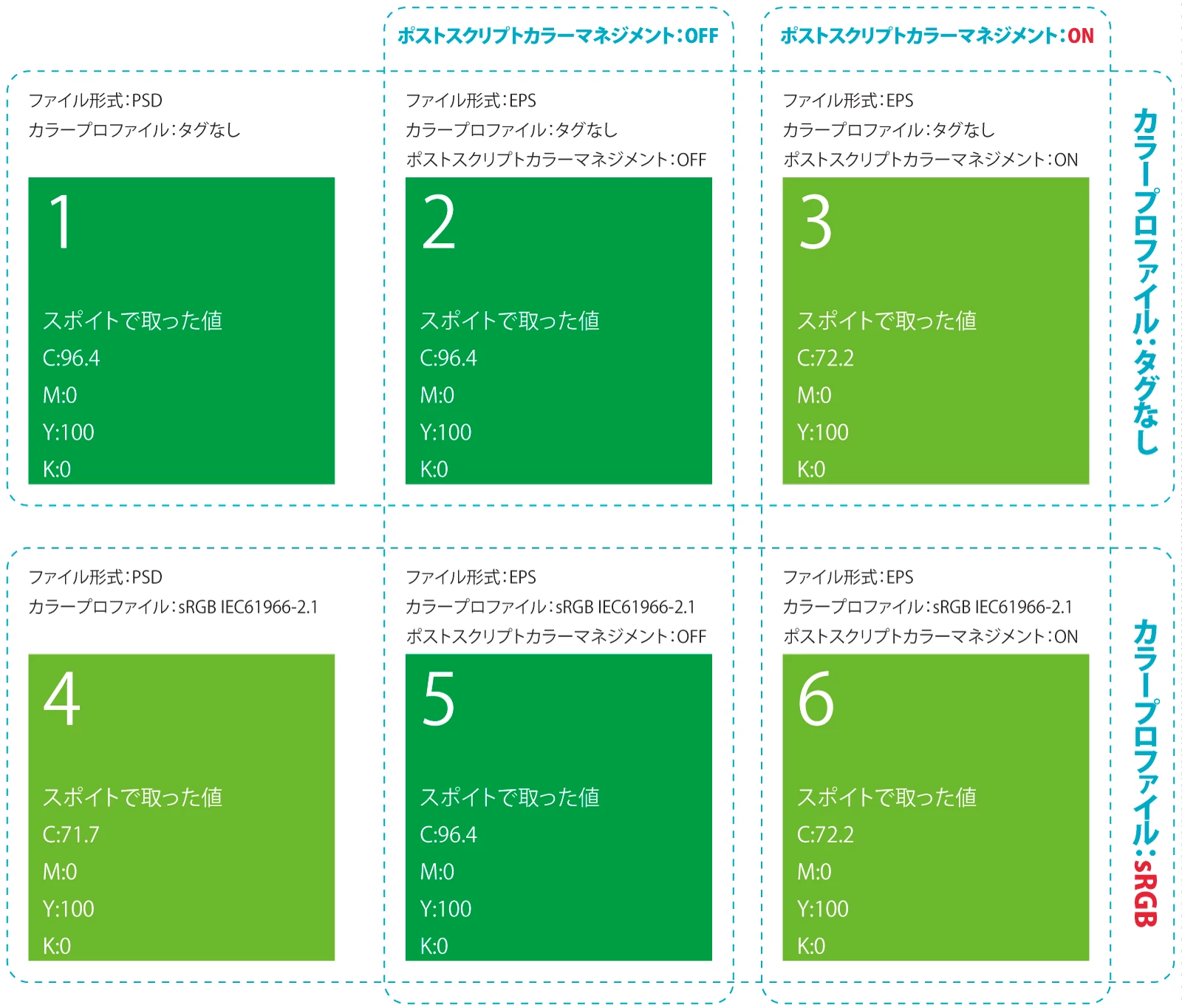

カラープロファイル埋め込みON・OFFの２パターン(添付画像１・４番)、

Photoshop EPSファイルは

カラープロファイル埋め込みON・OFFと

ポストスクリプトカラーマネジメントON・OFFの組み合わせの

４パターン(添付画像２・３・５・６番)

の計６パターンを作りました。

Illustratorのカラー設定

作業用スペース

　RGB：Adobe RGB (1998)

　CMYK：Japan Color 2001 Coated

カラーモード：CMYKカラー

で、Illustratorの新規ドキュメントを作成し、上記の画像６つをリンクで配置しました。

カラープロファイルが異なる画像は「作業用スペースの代わりに埋め込みプロファイルを使用する」を選択して配置しました。

上記の場合、Illustratorの表示（校正設定：作業用CMYK）は

PSDリンク画像は

添付画像の１番はAdobe RGB (1998)→Japan Color 2001 Coated

添付画像の４番はsRGB IEC61966-2.1→Japan Color 2001 Coated

の変換後の色として表現されていると考えてます（あってますか？）。

（正しい色は４番となる？）

添付画像の２番・３番が１番に近い色に、

添付画像の５番・６番が４番に近い色に表示されるものと考えていました。

が、３番５番が予想と外れました（なぜ？）。

Illustratorカラー設定の作業用RGB(Adobe RGB (1998))とPhotoshop EPSにPhotoshopで埋め込んだはずのカラープロファイル(sRGB IEC61966-2.1)が異なるのに、IllustratorでPhotoshop EPSを読み込む段階（EPS画像含んだaiファイルを開いたり、EPS画像を配置したり）で「プロファイルの不一致」のアラートが出ないので、EPSのプロファイルは無視されてるのか？も疑問です。

カラー設定やカラーモードをそろえれば問題は起きづらそうですが、すっきりしません。

カラープロファイル埋め込みやポストスクリプトカラーマネジメントを組み合わせた表示色・プリント色の考え方を教えていただけないでしょうか？（どこ勉強してこい！などでも）

よろしくお願いします。

環境：macOS Sierra 10.12.6, Illustrator 21.0.0, Photoshop 2017.0.1

    This topic has been closed for replies.
    Correct answer noellabo

    ポストスクリプトカラーマネジメントですが、概ねこのような意味になります。

    ON：EPSを作成したアプリケーションで色変換していない、カラー変換に必要な情報＋変換前の値

    OFF：EPSを作成したアプリケーションで色変換してある、変換済みのデバイス値

    EPSが配置されたIllustratorの側の対応としては、

    ON：添えられたカラー変換についての情報をもとに、変換してから使う

    OFF：デバイス値としてそのまま使う

    ということになります。

    なお、ここでいうカラー変換に必要な情報というのは、マッチング方法（レンダリングインテント）なども含めた一式です。

    ぜひ追試してみてください。

    EPSは、カラーの処理方法、線数、角度、網点形状、ドットゲインの補正カーブなど製版に関する指示情報を含むことができるため、IllustratorやInDesign、RIPなどと役割が重複することがあります。

    ワークフロー全体で「どこでその処理を担うか」を決めておくことが肝要です。

    通常、カラー変換や線数などは印刷所の都合に合わせて製版工程で処理しますので、入稿規定に、これらのEPSのオプションは全てOFFにせよ、と記載されているわけです。

    で、「カラープロファイルの埋め込み」は、この話とはまた別のしくみです。

    EPSの場合、Illustratorでは無視されるものと思います。

    Photoshopで開きなおす際にはこちらが使われますから、全く無意味ということではありませんが、ちょっと微妙な存在ですよね。

    2 replies

    OMOTI
    OMOTIAuthor
    Inspiring
    November 4, 2017

    EPS保存時にCSAのマッチング方法も固定されるとなると、Illustratorのカラー設定のマッチング方法と違うと差が大きくなりそうですね。同じなら近い色で収まるのかな。

    で、「カラープロファイルの埋め込み」は、この話とはまた別のしくみです。

    EPSの場合、Illustratorでは無視されるものと思います。

    この情報で前進できました。

    ありがとうございます。

    noellabo
    noellaboCorrect answer
    Inspiring
    November 4, 2017

    ポストスクリプトカラーマネジメントですが、概ねこのような意味になります。

    ON：EPSを作成したアプリケーションで色変換していない、カラー変換に必要な情報＋変換前の値

    OFF：EPSを作成したアプリケーションで色変換してある、変換済みのデバイス値

    EPSが配置されたIllustratorの側の対応としては、

    ON：添えられたカラー変換についての情報をもとに、変換してから使う

    OFF：デバイス値としてそのまま使う

    ということになります。

    なお、ここでいうカラー変換に必要な情報というのは、マッチング方法（レンダリングインテント）なども含めた一式です。

    ぜひ追試してみてください。

    EPSは、カラーの処理方法、線数、角度、網点形状、ドットゲインの補正カーブなど製版に関する指示情報を含むことができるため、IllustratorやInDesign、RIPなどと役割が重複することがあります。

    ワークフロー全体で「どこでその処理を担うか」を決めておくことが肝要です。

    通常、カラー変換や線数などは印刷所の都合に合わせて製版工程で処理しますので、入稿規定に、これらのEPSのオプションは全てOFFにせよ、と記載されているわけです。

    で、「カラープロファイルの埋め込み」は、この話とはまた別のしくみです。

    EPSの場合、Illustratorでは無視されるものと思います。

    Photoshopで開きなおす際にはこちらが使われますから、全く無意味ということではありませんが、ちょっと微妙な存在ですよね。

      OMOTI
      OMOTIAuthor
      Inspiring
      November 4, 2017

      返信ありがとうございます。

      添付画像の色表示（カラーアピアランス？）の考え方はこれで差し障りないでしょうか？

      ※ポストスクリプトカラーマネジメント = PSCM としています。

      〜PSD配置画像〜

      １番（PSD・タグなし）

      作業用スペースのプロファイル変換。

      　Adobe RGB (1998)→Japan Color 2001 Coated

      ４番（PSD・sRGB）

      「作業用スペースの代わりに埋め込みプロファイルを使用する」を選択しているので、

      Photoshop EPSに含まれた埋め込みRGBプロファイルから作業用CMYKプロファイルの変換。

      　sRGB IEC61966-2.1→Japan Color 2001 Coated

      〜EPS配置画像〜

      ２番（EPS・タグなし・PSCMオフ）

      作業用プロファイル変換。

      　Adobe RGB (1998)→Japan Color 2001 Coated

      ３番（EPS・タグなし・PSCMオン）

      Photoshop EPS保存時のプロファイルを参照した「カラー変換に必要な情報（CSA？）」を元に変換。

      　sRGB IEC61966-2.1相当の変換

      ５番（EPS・sRGB・PSCMオフ）

      Photoshop EPSに含まれた埋め込みRGBプロファイルは無視して、作業用プロファイルの変換。

      　Adobe RGB (1998)→Japan Color 2001 Coated

      ６番（EPS・sRGB・PSCMオン）

      Photoshop EPSに含まれた埋め込みRGBプロファイルは無視して、Photoshop EPS保存時のプロファイルを参照した「カラー変換に必要な情報（CSA？）」を元に変換。

      　sRGB IEC61966-2.1相当の変換

      Photoshopで３番（EPS・タグなし・PSCMオン）と６番（EPS・sRGB・PSCMオン）のEPSを開いた場合は、カラー変換に必要な情報（CSA？）を無視して「カラー設定の作業用プロファイル」や「埋め込みプロファイル」に基づいて開けるということでしょうか？

      （申し訳有りません、他SNS上の方からも情報をいただいてテコ入れされております。）

      noellabo
      noellabo
      Inspiring
      November 4, 2017

      よろしいかと思います。

      補足しますと、CSA（Color Space Array）にはプロファイル名とインテントが記述されているようですので、Illustratorのカラー設定のマッチング方法ではなく、CSAのマッチング方法「相対的な色域を維持」で変換されますね。
