図内に水平な引き出し線を引きたい
お世話になります。初心者です。
図に引き出し線をつけたいです。
線の先は小さなドット（黒丸）にし、さらに図に被る部分は線に白い縁（セパレーション）をつけたいのですが、方法がわかりません。
引き出し線だと使うのはペンツールでしょうか。
水平/垂直に線を引く場合は，始点をクリックしたあとshiftキーを押しながらポチポチとクリックしていきます。shiftキーを押しながらポチポチすると，デフォルト設定では水平，垂直，45度の角度に限定されます。黒丸（ベタ丸）は線パネルの矢印を使うのが一般的です。

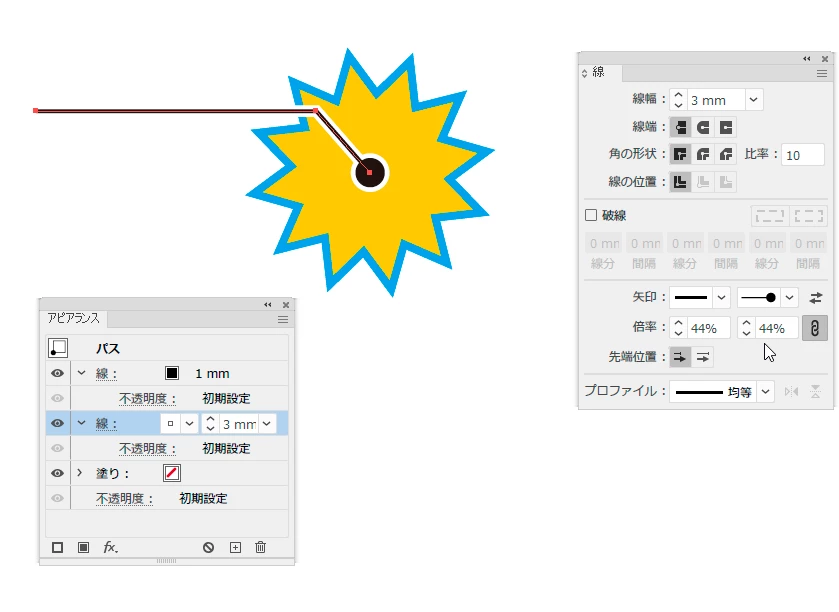

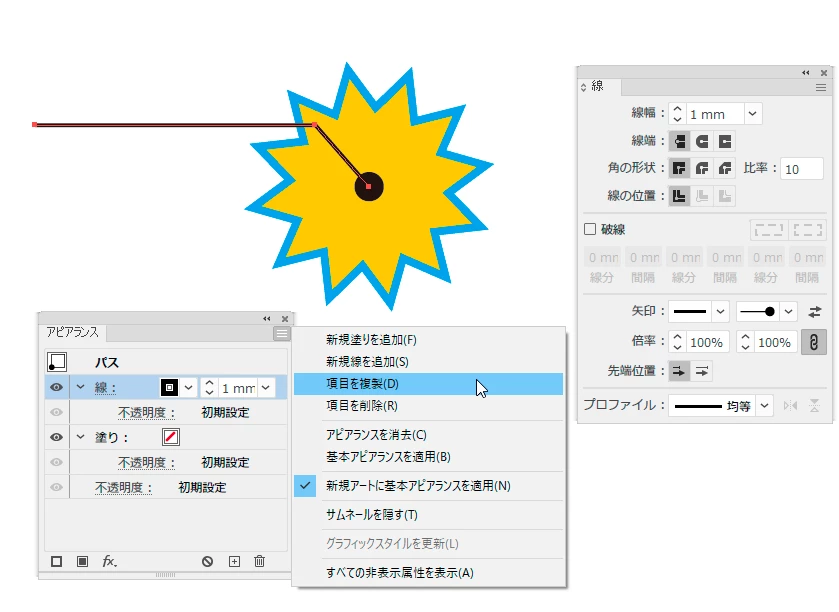

白背景であれば白フチは「線」を重ねるのがよいと思います。アピアランスパネルを使います。線を複製して下側の「線」の線幅と色を変更し，ベタ丸の大きさを（目視で）小さくする，という感じでしょうか。
（「sample.ai.pdf」はIllustratorドキュメントです。無理やりIllustratorで開いて大丈夫です）
