表中の罫線の体裁で、こんな事がしたいです

  • May 25, 2022
  • 5 replies
  • 1277 views

いつもお世話になっております。

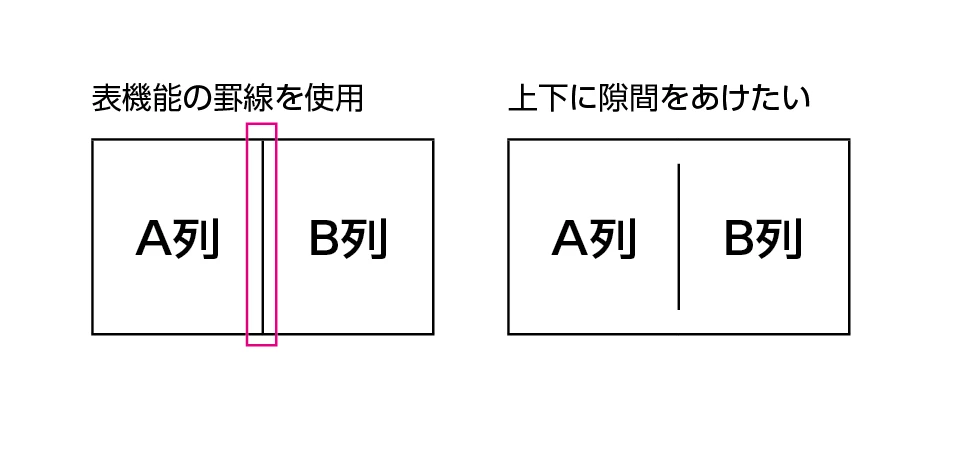

お聞きしたいのは添付スクショのご覧いただきたいです。

したい方の図は表の上に線を重ねて作成しているのですが、

実際に作る表は、この線が多数あり、作成後にセル幅の修正が発生します。

修正時のズレなどが嫌で、できるのであれば表の罫線機能を使って

実現したいのですが、ご存知の方はいらっしゃいますでしょうか?



よろしくお願いいたします。

    This topic has been closed for replies.
    Correct answer mars517

    カスタム線種ではいかがでしょうか。

    長さ2mm、パターンの長さ1000mm、角:間隔の調整
    とした場合、図の赤い部分(見えている部分)の長さが
    いずれも1mmになるようです。

    なお、シアンで示した線を最後に再設定しないと
    赤い部分で隠れた状態になりますので注意が必要です。

    5 replies

    ajabon grinsmith
    Community Expert
    Community Expert
    May 26, 2022

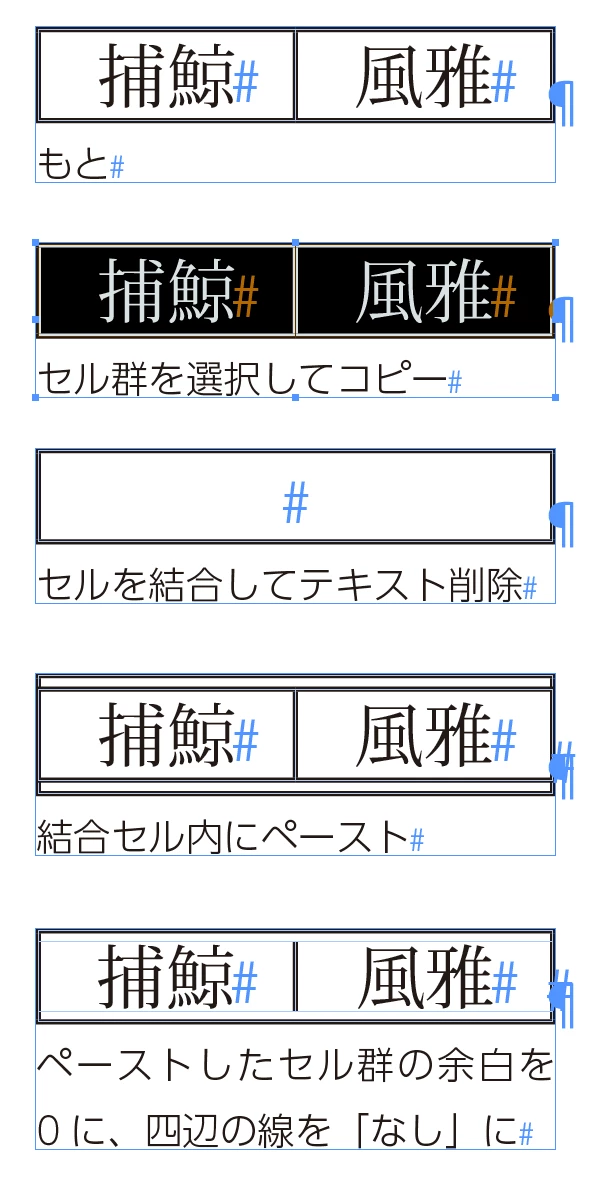

    (おそるおそる)

    Inspiring
    May 26, 2022

    なんかいろんなアイデアいただいてうれしい限りです。

    投稿した直後は、正直無理やろなーと半分諦めていたんです。



    ajabon grinsmith様



    この方法、最初の作り込みはシンプルなんですけど、

    修正や改変の時に、多少手間取るのと

    自分以外の作業者の手が入る場合は要注意ですね。

    でも、別件であるなピクト作成で

    このアイデア流用できそうです。

    ありがとうございました。

    ajabon grinsmith
    Community Expert
    Community Expert
    May 26, 2022

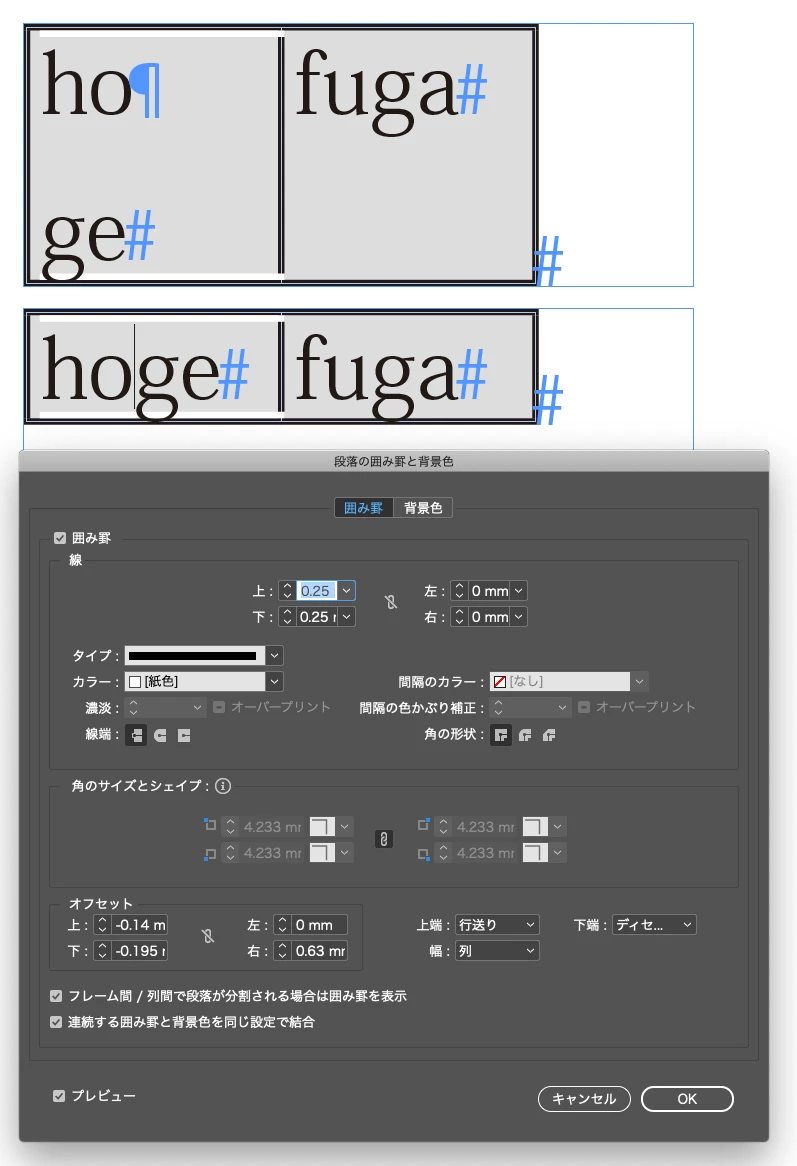

    あ、このほうがいいですね。

    数値は手探りに近い形になりますが…

    mars517
    mars517Correct answer
    Participating Frequently
    May 25, 2022

    カスタム線種ではいかがでしょうか。

    長さ2mm、パターンの長さ1000mm、角:間隔の調整
    とした場合、図の赤い部分(見えている部分)の長さが
    いずれも1mmになるようです。

    なお、シアンで示した線を最後に再設定しないと
    赤い部分で隠れた状態になりますので注意が必要です。

    Inspiring
    May 26, 2022

    mars517様の方法も実現可能という意味で

    正解とさせていただきます。ありがとうございました。

    一番手間はかかりませんが、複雑に入り込んだ表だったり

    後から行列が増えたり減ったりする場合は要注意ですね。

    Inspiring
    May 25, 2022

    yusuke.s様 monokano様

    ご両名様のご提案、どちらもすばらしく

    参考にさせていただきます。

    助かった〜!

    ありがとうございました。

    monokano
    Community Expert
    Community Expert
    May 25, 2022

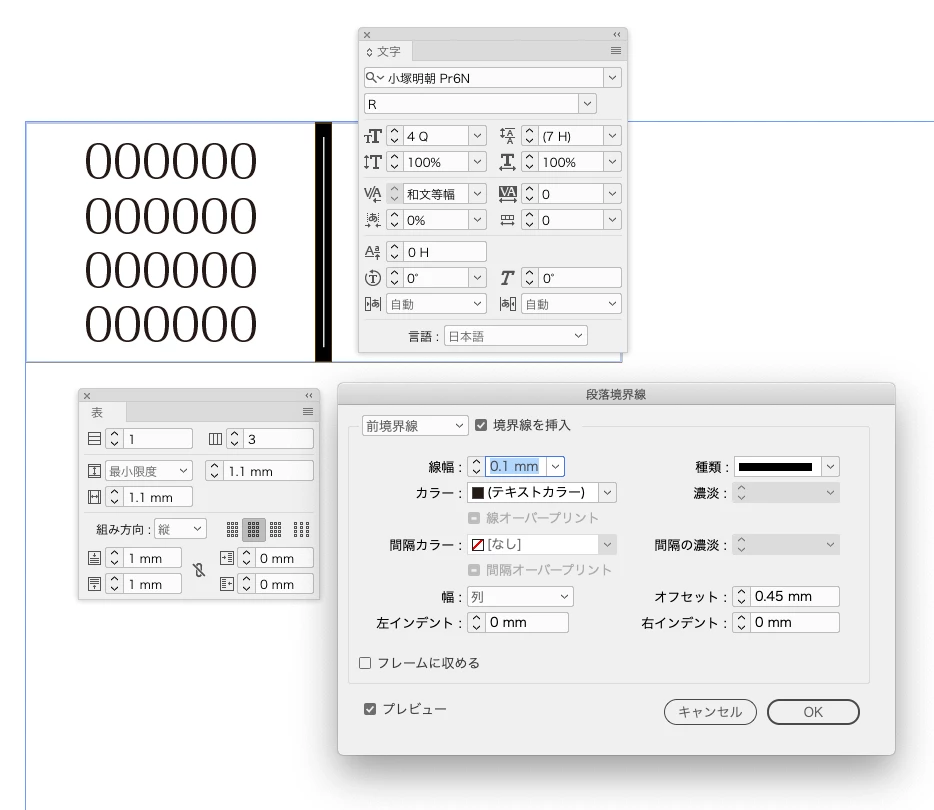

    こ、こんなのはどうですか…?(おそるおそる

    yusuke.s
    Inspiring
    May 25, 2022

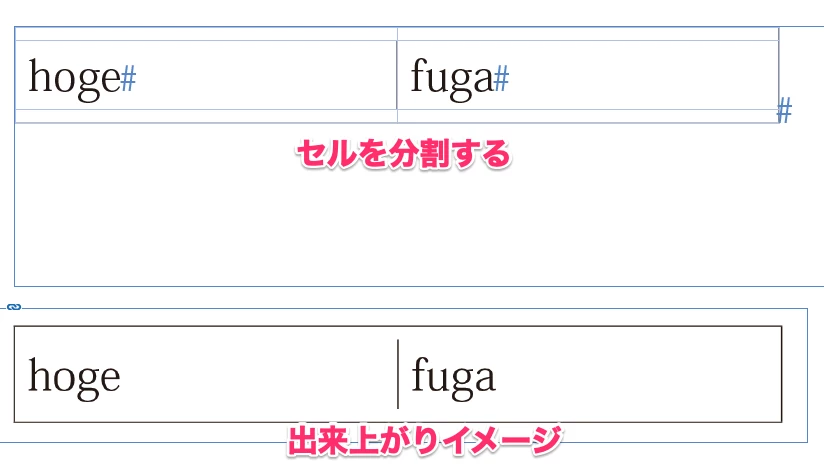

    セルを分割するのが手っ取り早いと思います。



    セルの高さを3pt以下に設定したい場合は、スクリプトなんかを使ってみてください。

    https://uske-s.hatenablog.com/entry/2020/02/25/232737

    (手前味噌ですみません)
