Auto-arrange objects by rounded Y position

  • January 23, 2019
  • 1 reply
  • 2580 views

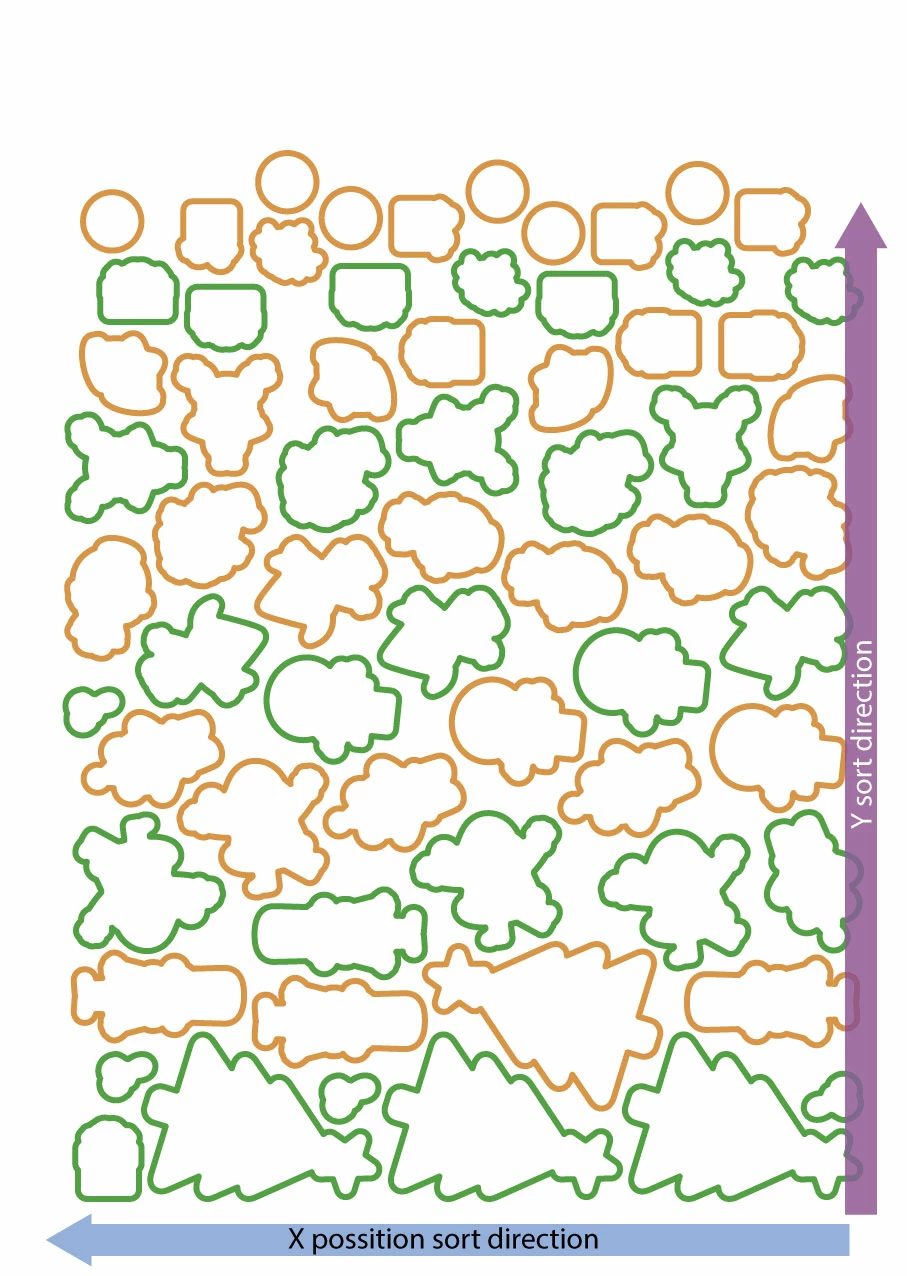

Hi! Can someone help me? I want to sort objects on airboard from bottom to top by rounded Y for simplify sorting process. Rounding will create virtual rows (different color on pic below) highest value goes first (Top object in the layer list). Then each row I want to sort by X, from right to the left (so high value goes first - revers order)

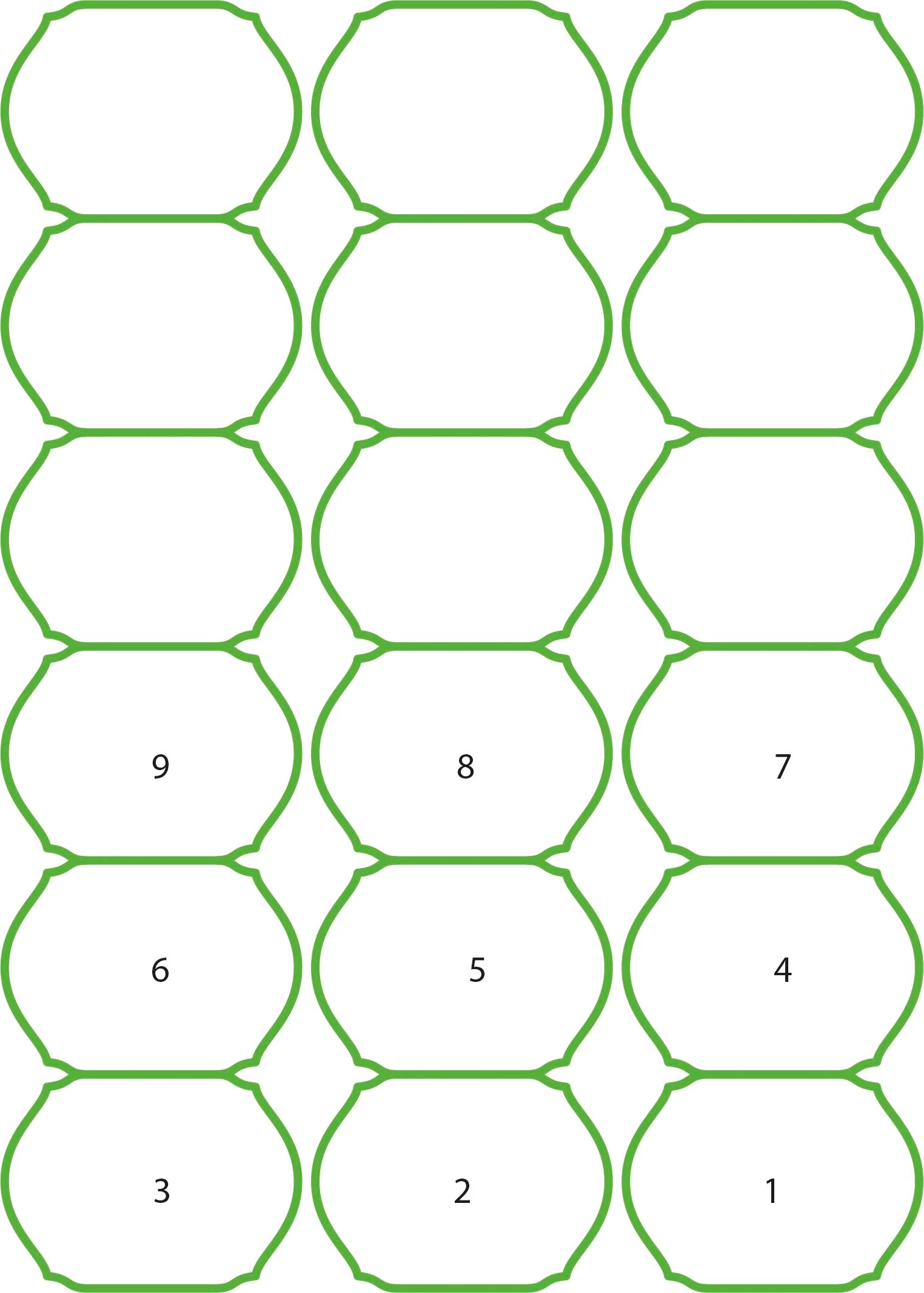

Here is example

Result of arranging objects in the layer should be (from top to down): 1,2,3,4,5,6 and etc

This is like sorting 2 dimensional array in revers order:

X,Y array

myobjlist= [[124,2],[23,2],[60,1],[150,1],[12,2],[20,0],[50,1],[40,0],[70,0]]

sorted(myobjlist)

will create next array
[[124, 2] [23, 2] [12, 2] [150, 1] [60, 1] [50, 1] [70, 0] [40, 0] [20, 0]]

Object with [124, 2] coordinates will be first in layers list and [20, 0] - last

Example script that doing this but with some mistakes

// JavaScript Document for Illustrator

var dec = 20;

if (app.documents.length > 0) {

  var docRef = app.activeDocument;

  var selectedItems = selection;

  var nbObjSelect = selectedItems.length;

    if (nbObjSelect) {

      var rep, iObj, newtop;

      var TabTop = [];

          rep = prompt("Tolérance ?", dec);

          dec= rep*1;

            for (var i = 0; i < nbObjSelect; i++) {

              iObj = selectedItems

              TabTop.push([iObj.top,i])

            }

          TabTop.sort();

          TabTop.reverse(); //alert(TabTop.join("\r"));

          newtop =  TabTop[0][0];

          docRef.layers.add();

          nbLayers = docRef.layers.length;

            for(i = 0, k = nbLayers-1; i < nbObjSelect; i++) {

              if (newtop > TabTop[0]-dec && newtop < TabTop[0]+dec) {

                iObj = selectedItems[TabTop[1]];

                iObj.move(docRef.layers[0],ElementPlacement.PLACEATEND);

                docRef.layers[0].name = "Rang "+k;

              }

              else {

                newtop = TabTop[0]; k++; i--;

                docRef.layers.add();

              }

            }

      var layerAct, nbObjLayer, n, nObj, j, jObj;

      var TabLeft = [];

          for(i = 0; i < k; i++) {

            layerAct = docRef.layers

            nbObjLayer = layerAct.pageItems.length;

              for(n = 0; n < nbObjLayer; n++) {

                nObj = layerAct.pageItems

                TabLeft.push([nObj.left,nObj]);

              }

            TabLeft.sort(); //TabLeft.revers(); alert(TabLeft.join("\r"));

              for(j = 0; j < nbObjLayer; j++) {

                jObj = TabLeft[1];

                jObj.zOrder(ZOrderMethod.SENDTOBACK);

              }

            TabLeft = [];

          }

    }

    else alert("Vous n'avez rien sélectionné !","De Elleere");

else alert("Pour l'exécution de ce sript un document doit être ouvert !","Script Alerte de Elleere !");

Thanks to ​renél80416020

Tolerance value is fine. But there is some problems:

  1. It creates last layer (virtual row) in top of the list.
  2. Each object in the row should be sorted from right to left
  3. it creates layers with objects. In finale will be good if all sorted objects will be in one layer

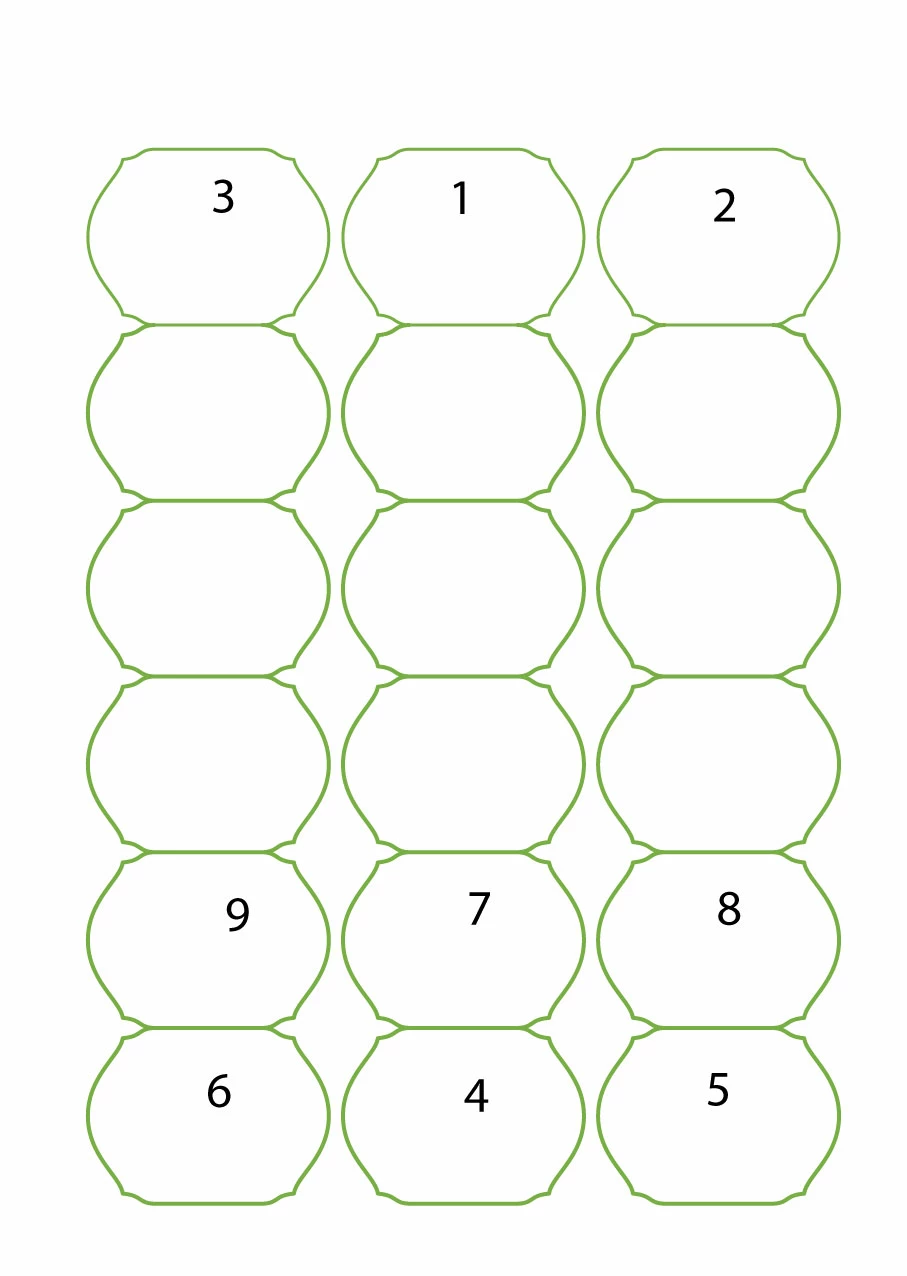

see pic below

This topic has been closed for replies.
Correct answer renél80416020

Bonjour Dever

J'ai essayé toutes les adresses mail que tu m'as transmises sans résultat.

Mon adresse est sous ma photo.

Dans le script, c'est juste la fonction sort() qui n'est pas adaptée.

Le Cloud d'Orange

René

1 reply

renél80416020
renél80416020Correct answer
Inspiring
January 24, 2019

Bonjour Dever

J'ai essayé toutes les adresses mail que tu m'as transmises sans résultat.

Mon adresse est sous ma photo.

Dans le script, c'est juste la fonction sort() qui n'est pas adaptée.

Le Cloud d'Orange

René

Dever
DeverAuthor
Participating Frequently
January 25, 2019

I have modified it little and it works! Thank you
