Schriftkontur als Kreise darstellen

Hallo



ich möchte gerne in eine die Kontur eines Texts als Punkte lasern lassen. Die dafür benötigte .dfx Datei muss diese Punkte allerdings aus technischen Gründen als Kreise beinhalten.



Leider habe ich keine richitge Idee, wie das gehen soll.

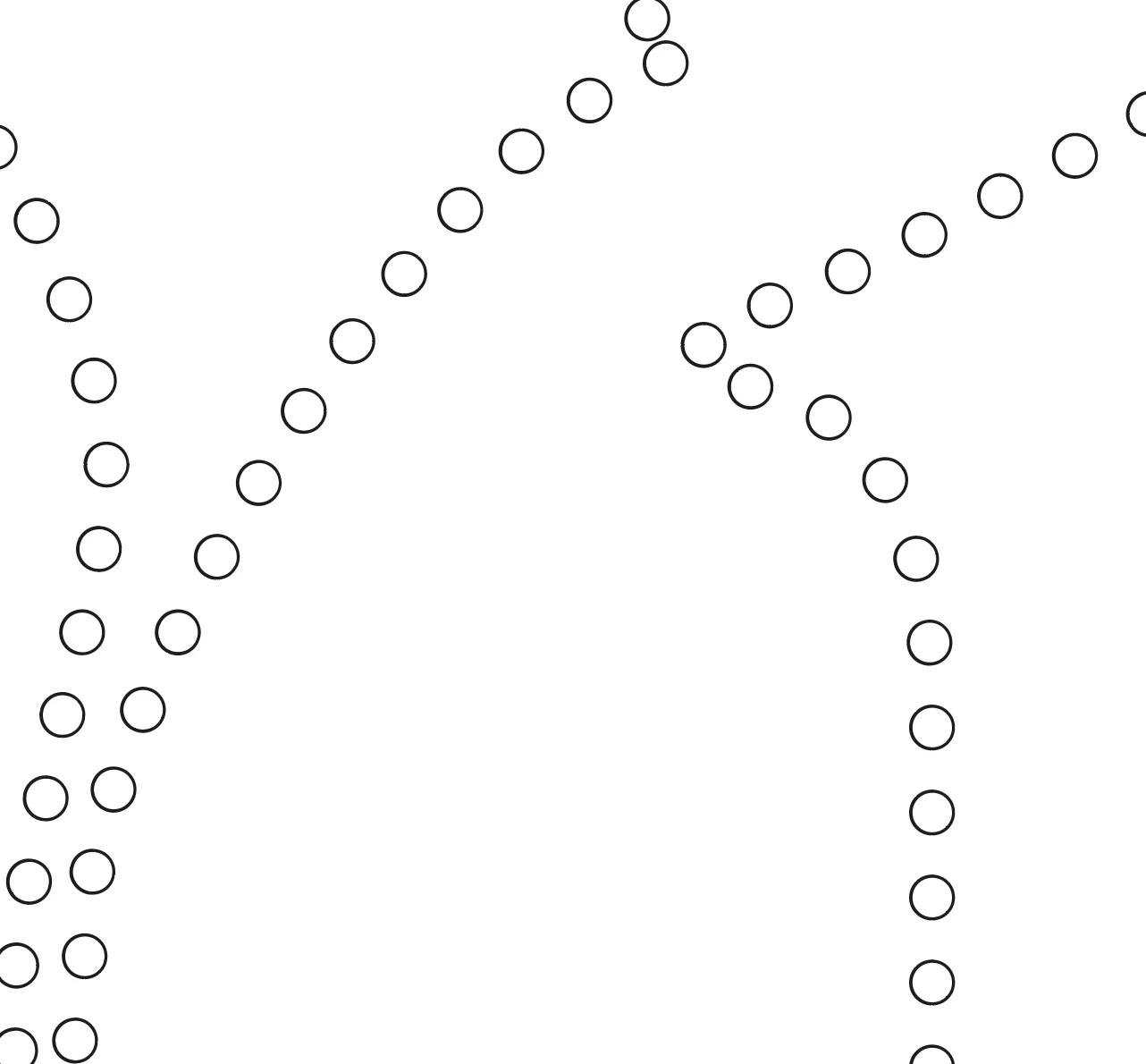

Bisher habe ich die Schrift erstellt, die Kontur als gepunktete Linie dargestellt und darüber die slebe Schrift nochmal gelegt, allerdings mit kleineren Punkten und in weiß. So sehe ich zwar in Illustrator Kreise, wenn ich sie als .dfx Datei exportiere (mit 256 Farben, ich glaube Echtfarben, kann das Laserprogramm nicht erfassen), sehe ich aber einfach wieder Punkte.

Wenn ich den Pathfinder nutze (Hintergrund abziehen), werden die Punkte einfach kleiner... Kann mir jemand weiterhelfen?



VIELEN DANK!!

This topic is closed to new replies. Start a new post to keep the conversation going.
Monika Gause
Monika GauseCorrect answer
Community Expert
Jan 4, 2023 11:18 AM UTC

Ich habe das alles gemacht, wie beschrieben, aber sehe immer noch Punkte...


Der Text ist noch nicht in Pfade umgewandelt. Das kann bei Produktionen dieser Art reingrätschen.



Die wichtige Ansicht, um zu überprüfen, was in der Datei ist, ist die Pfadansicht. Ansicht > Pfadansicht. Darin müssten die Kreise sein.



ggf. ist es außerdem nötig, dass die Kreise eine bestimmte Konturstärke oder Farbe besitzen. Gibt es entsprechende Vorgaben vom Dienstleister?

9 replies

Monika Gause
Community Expert
Community Expert
Jan 4, 2023 9:40 AM UTC

Musterpinsel ist nicht die beste Idee, weil die Kreise darin verzerrt werden (nicht nur an Ecken, aber vor allem da).



Eine gepunktete Kontur dürfte das Einfachste sein. Dazu im Kontur-Bedienfeld Gestrichelte Linie aktivieren, den Strich auf 0 setzen, die Lücke größer als die Konturstärke. Die Linienenden rund einstellen.

Danach muss die Kontur umgewandelt werden: Objekt > Pfad > Konturlinie.

Translate
Participating Frequently
Jan 4, 2023 10:06 AM UTC

Hi!



danke! Aber dann habe ich doch Punkte und keine Kreise oder?

Translate
Monika Gause
Community Expert
Community Expert
Jan 4, 2023 10:27 AM UTC

Nach dem Anwenden von "Konturlinie" sind das Kreise.

Translate
Mylenium
Legend
Jan 4, 2023 8:30 AM UTC

Nein. Deswegen erstellst du ja einen Musterpinsel.



Mylenium

Translate
Participating Frequently
Jan 4, 2023 10:53 AM UTC

achso, und damit fahre ich dann einfach die Kontur nach?

Translate
Mylenium
Legend
Jan 4, 2023 8:10 AM UTC

Einen Kreis normal erstellen, als Pinselmuster definieren, Pinsel der Kontur zuweisen und wenn alles hübsch genug ist mit Object --> Umwandeln in echte Pfade umwandeln.



https://helpx.adobe.com/de/illustrator/using/brushes.html



Mylenium

Translate
Participating Frequently
Jan 4, 2023 8:19 AM UTC

Vieklen Dank! Aber dann muss ich die Kreise einzeln an die Stelle schieben, oder?
