互換性優先PSDを配置して書き出したx4に線が出る条件について

みんなのチャンピョン ,
Jun 02, 2024 Jun 02, 2024

リンクをクリップボードにコピー

コピー完了

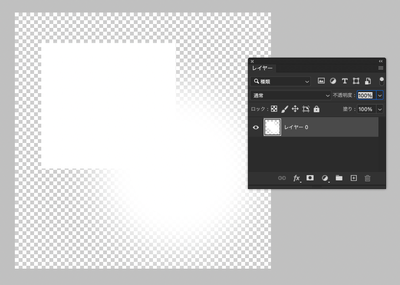

▼このような画像を互換性優先で保存し、

SS_Adobe Photoshop 2024_20240603-153613.png

▼Illustratorに配置、PDF/x-4にしAcrobatで見ると、強いエッジ部分に線が出ます。


※CMYK 5/5/5/20、等、プロファイル変換された値でもなさそうな値が出てきます。



ところが、どうもWinユーザはこれが出ないらしい。

事例を集めたいので、お手すきの際に試していただければ。

white.psdはPhotoshop25.6で作成し、互換性優先で保存したものです。



① IllustratorでCMYKドキュメントを作成

②ファイル>配置からwhite.psdを、クリックで配置。リサイズ等行わない

③コピーを保存でPDF/x-4、リサンプルなし、圧縮なしで保存

④Acrobatで拡縮しながら確認する



また、psdファイルをWin版Psで互換性優先で保存したものでも試してみてください。

作成バージョン(Ps/Ai)とOSバージョンもお願いします。



上記の出ている環境は

・Mac (Ventura13.6.7) Illustrator28.5.0 Photoshop25.6

です。



※Mac版Acrobatでは線が見えるpdfも添付します。

--
Yamonov
キーワード
Mac , Win

表示

616

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
みんなのチャンピョン ,
Jun 02, 2024 Jun 02, 2024

リンクをクリップボードにコピー

コピー完了

※MacのIllustrator上では配置した段階で線が見えます。CPUプレビューにすると消えます。



--
Yamonov

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
Community Expert ,
Jun 03, 2024 Jun 03, 2024

リンクをクリップボードにコピー

コピー完了

とりあえず8✕8の画像で再現したものと回避した場合のX4の内部構造を比較してみました。

明らかにエッジに乗ってきていますね。



スクリーンショット 2024-06-03 16.50.17.png

どこに由来したピクセルなのか解析が必要です。

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
みんなのチャンピョン ,
Jun 03, 2024 Jun 03, 2024

リンクをクリップボードにコピー

コピー完了

追加

Winで作った互換ありPSDをMacIllustratorに配置→出る



Winで作った互換ありPSDをWin版Illustratorに配置したaiデータをMacで開く→出る



OSが逆だと出ません。

--
Yamonov

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
みんなのチャンピョン ,
Jun 03, 2024 Jun 03, 2024

リンクをクリップボードにコピー

コピー完了

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
Community Expert ,
Jun 03, 2024 Jun 03, 2024

リンクをクリップボードにコピー

コピー完了

何が起こっているのかおおよそ特定出来た気がするので、後ほど追記と説明しますです。

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
みんなのチャンピョン ,
Jun 04, 2024 Jun 04, 2024

リンクをクリップボードにコピー

コピー完了

よろしくお願いします



--
Yamonov

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
Community Expert ,
Jun 04, 2024 Jun 04, 2024

リンクをクリップボードにコピー

コピー完了

細かい点をまず把握します。
PhotoshopのPSDを書き出す際の互換性を〜のチェックボックスは何を行っているかと言うと、PSDファアイルの末尾に当該データをコンポジットした完全なビットマップを含める処理です。このレンダリング済みのビットマップがあることで、バージョンやアプリケーション違いによるレンダリング結果の相違を回避することができます。

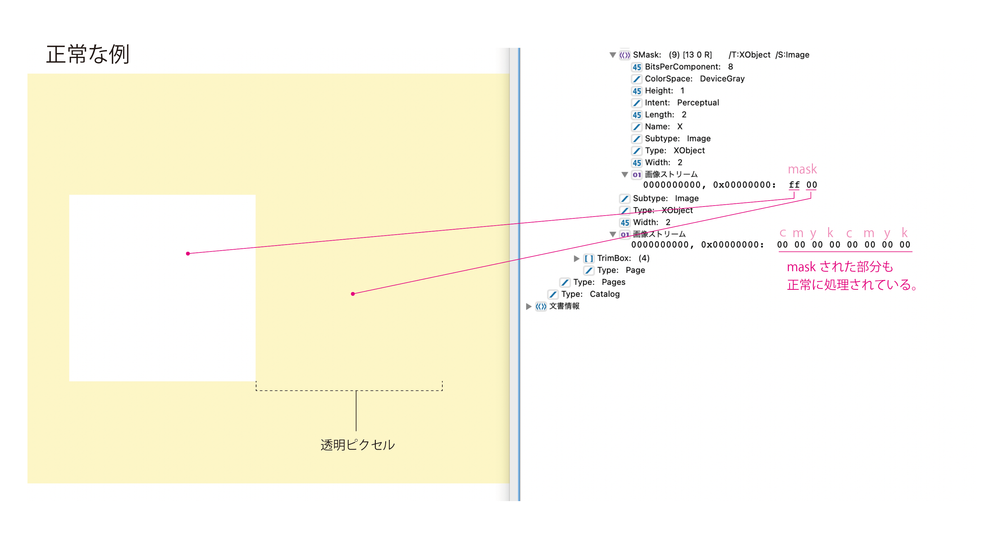

で、この互換性を外した状態でのPDF出力を確認するとマスクされた部分も含めて正常なレンダリング結果のビットマップが含められています。

スクリーンショット 2024-06-04 16.36.54.png

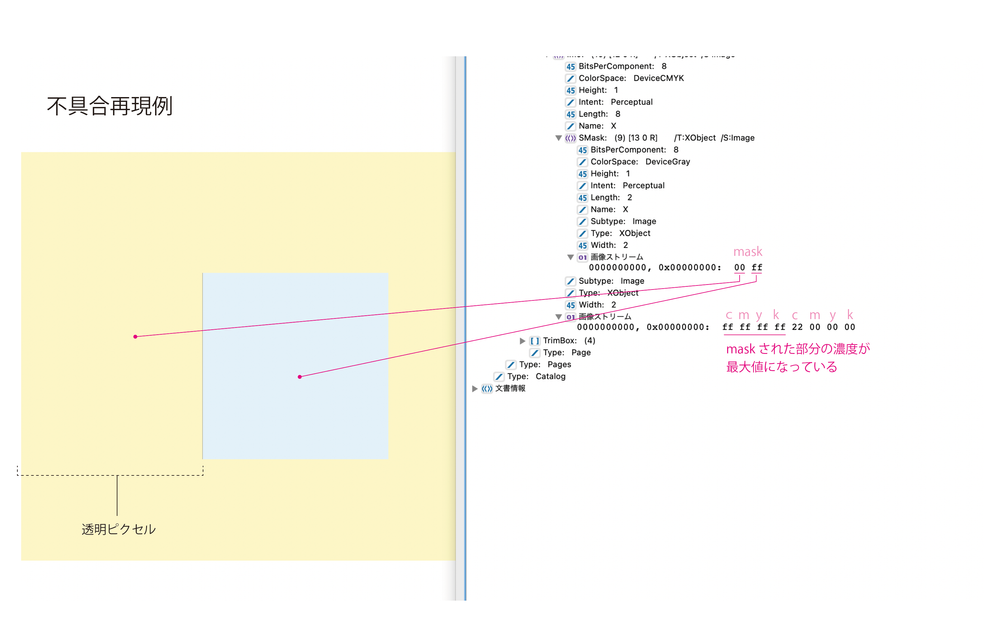

一方、互換性を保ったものを配置した場合は以下のようになっています。



スクリーンショット 2024-06-04 16.37.03.png

このようにマスクが適用されているピクセルの濃度が最大値になっています。これがマスクエッジに影響を与えるのですが、元のPSDのビットマップ部分の生データを見ると…

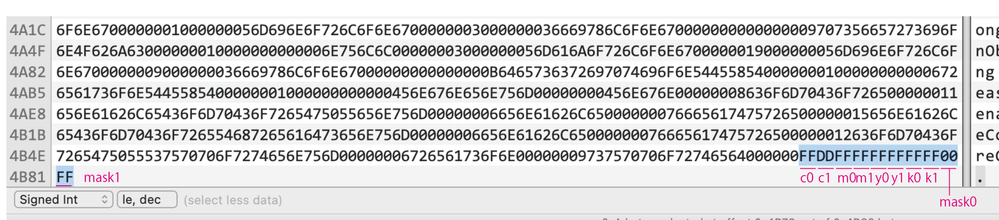

スクリーンショット 2024-06-04 16.37.16.png

このようになっているわけで、このビットマップが反映されているというわけではありません。おそらくマスクの濃度を各チャンネルに適用するか単純に各チャンネルに0xFFを当ててしまっているのだと思われます。

このマスクされた部分が演算に乗ってくるためにエッジに4C割れが乗ってしまいます。

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
Community Expert ,
Jun 05, 2024 Jun 05, 2024

リンクをクリップボードにコピー

コピー完了

Windowsにて追試を行いました。

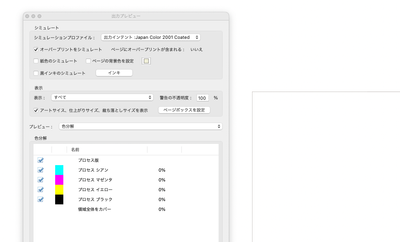

スクリーンショット 2024-06-06 10.12.31.png
このエッジのアンチエイリアスは各版の濃度により反応するように設計されているようです。この処理はWindowsでも同様のエッジ処理だと考えてよいです。
しかし、macOS版では各版の濃度に反応せず不透明度0のピクセルの全版0xffに塗りつぶしてしまい、その影響でエッジに4Cグレーが生じることになります。
ちなみにこの挙動はPDF-X4限定ではなく透明をサポートするPDF1.4以降のバージョン全てに共通する挙動です。

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
Community Expert ,
Jun 06, 2024 Jun 06, 2024

リンクをクリップボードにコピー

コピー完了

注意するべき状況や当面の回避策など、現状の情報まとまりますかね?(イ也力本原頁)

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
Community Expert ,
Jun 06, 2024 Jun 06, 2024

リンクをクリップボードにコピー

コピー完了

macOSでIllustratorを使っていて、淡い系の彩色のバックが透明に設定されたPSDを配置している場合はエッジに乗ってくる4C割れグレーが目立つので注意が必要です。やもさんのサンプルのような白は特に本来はあるはずのないグレーですから目立つ可能性が高いです。

対策としてはIllustrator上でラスタライズを行う。例のような白の画像であればグレースケールPNGで配置し直す等が考えられます。

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
積極的な参加者 ,
Jun 06, 2024 Jun 06, 2024

リンクをクリップボードにコピー

コピー完了

tiffでも問題が出るのでしょうか?

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
Community Expert ,
Jun 06, 2024 Jun 06, 2024

リンクをクリップボードにコピー

コピー完了

でません

投票

翻訳

翻訳

レポート

レポート
コミュニティガイドライン
他のユーザーへの思いやりを持ち、敬意を払いましょう。コンテンツの出典を明記し、投稿する前に内容が重複していないか検索してください。 さらに詳しく
community guidelines
Community Expert ,
Jun 09, 2024 Jun 09, 2024

リンクをクリップボードにコピー

コピー完了

最新

興味深い指摘が出てきたので共有します。

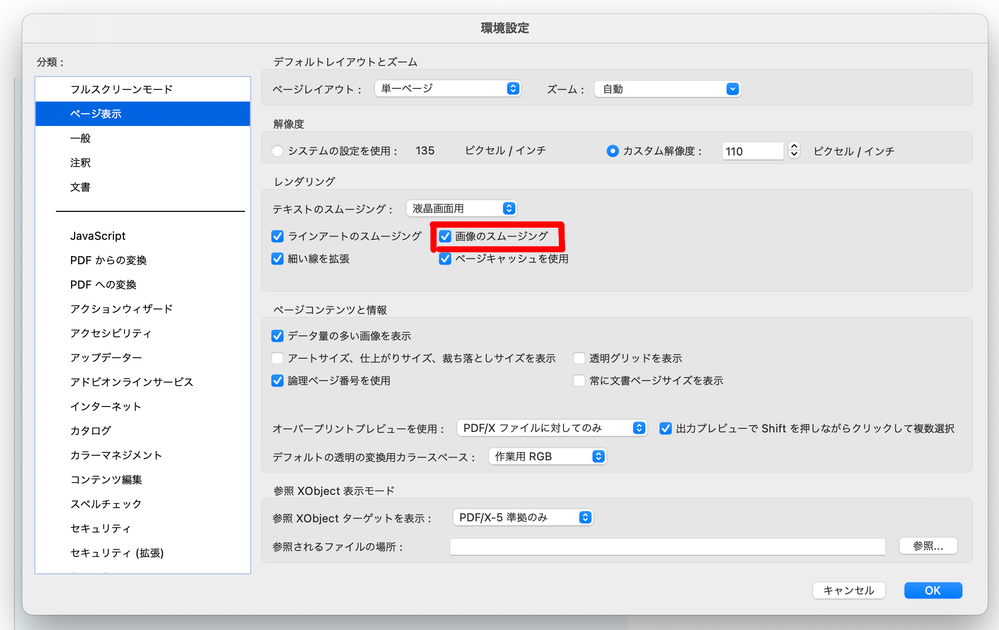

Acrobatの環境設定の「ページ表示」の項目に「画像のスムージング」があります。デフォルトではチェックが入っていますので、これを外すとエッジに乗ってきたグレー等が出なくなります。

スクリーンショット 2024-06-10 8.34.38.png



どうも、問題はIllustratorとAcrobat双方の処理に問題があるようです。これがRIP等でどう扱われているかというのは現時点では不明なのですが刷版に影響出ない可能性もあります。

しかしながら、Windows版とmacOS版で書き出されるデータに相違は存在しますのでIllustrator側でも出力結果の統一は不可欠です。
