Axonometric perspective (pour Info)

Perspectives axonométriques

Perspective isométrique:

Le préfixe ISO signifie même et MÉTRIQUE longueur, (même longueur sur chaque direction de fuyante)

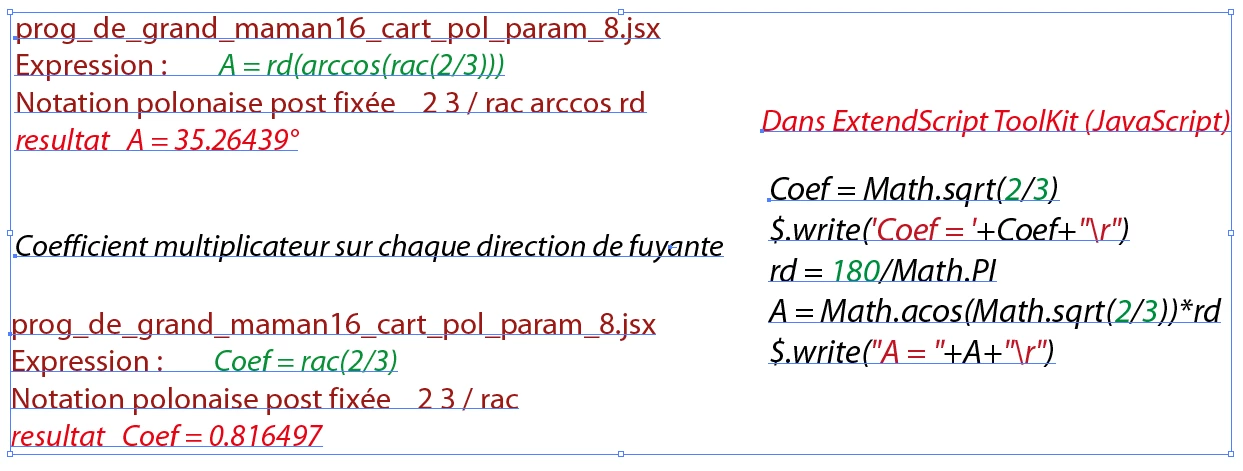

Trois directions de fuyantes à 120°, le coefficient multiplicateur est le même sur chaque direction de fuyante, il est d'environ 0.82

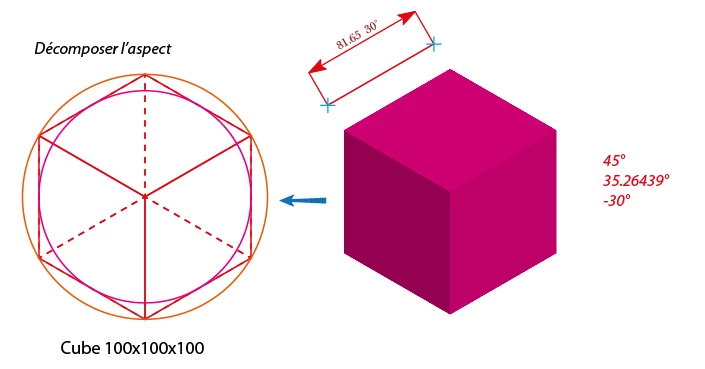

Illustrator effet 3D Extrusion biseautage...

Remarque: je n'ai pas bien compris comment fonctionne cet effet 3D (pourquoi trois angles 45, 35, -30) ?

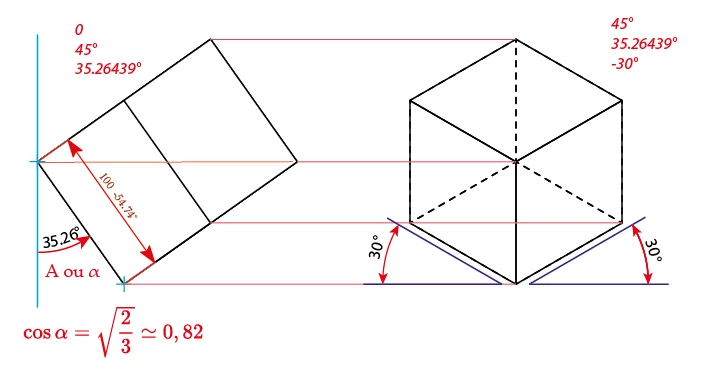

Pour moi, il suffit à partir de l'objet de face, de le faire pivoter de 45° autour de l'axe central vertical puis de le faire basculer vers l'avant de 35,26°. (voir vue de gauche ci dessous)

C'est à dire jusqu'à ce que les arrêtes qui aboutissent au coin le plus avancé forment un angle de 120°.

Remarque: En frane la vue de gauche est placée à droite de l& vue de face

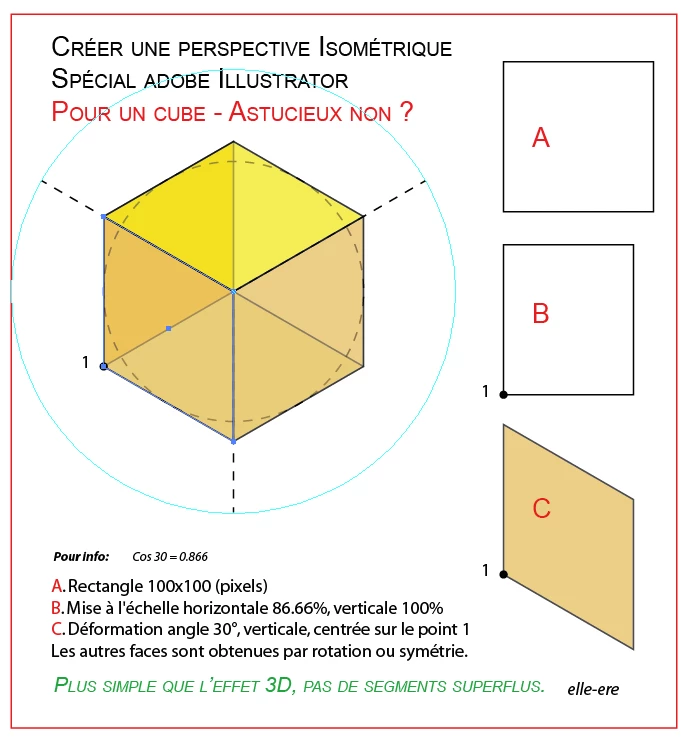

Méthode rapide

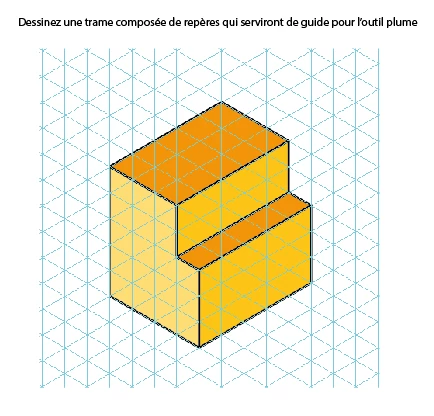

Autre méthode, déjà utilisé avec Illustrator Version 4 sur Windows 2

Demandez mon script maison:
iso-test6.js Thu, 6 September 2018 08:39:51 GMT

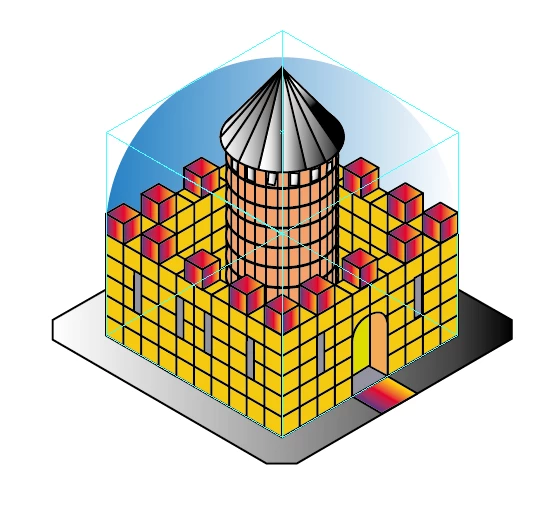

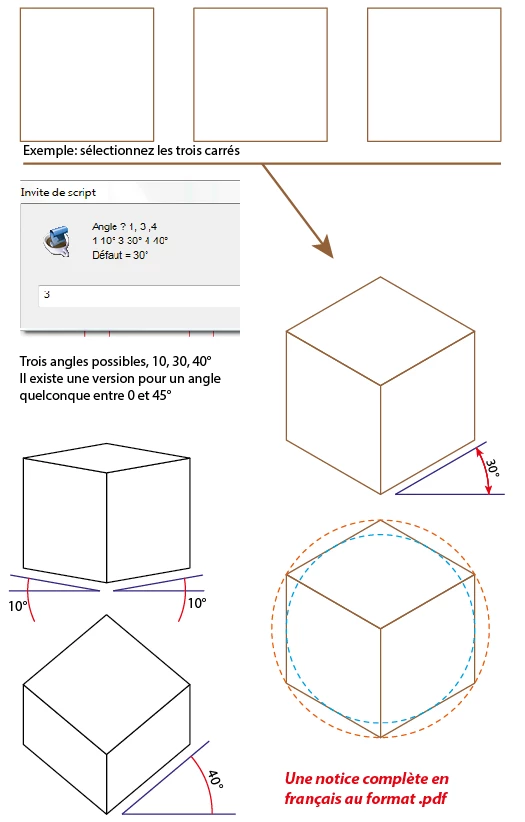

Réalise une perspective axonométrique pour les angles 10, 30, 40°
Sélectionnez un ou plusieurs objets

https://share.orange.fr/#M4iFiyWJQ14d8f99228

https://share.orange.fr/#Coppzy6Voj4d8f991d0
