表中の罫線の体裁で、こんな事がしたいです

いつもお世話になっております。



お聞きしたいのは添付スクショのご覧いただきたいです。

したい方の図は表の上に線を重ねて作成しているのですが、

実際に作る表は、この線が多数あり、作成後にセル幅の修正が発生します。

修正時のズレなどが嫌で、できるのであれば表の罫線機能を使って

実現したいのですが、ご存知の方はいらっしゃいますでしょうか?



よろしくお願いいたします。

    This topic is closed to new replies. Start a new post to keep the conversation going.
    mars517
    mars517Correct answer
    Participating Frequently
    May 25, 2022 11:40 AM UTC

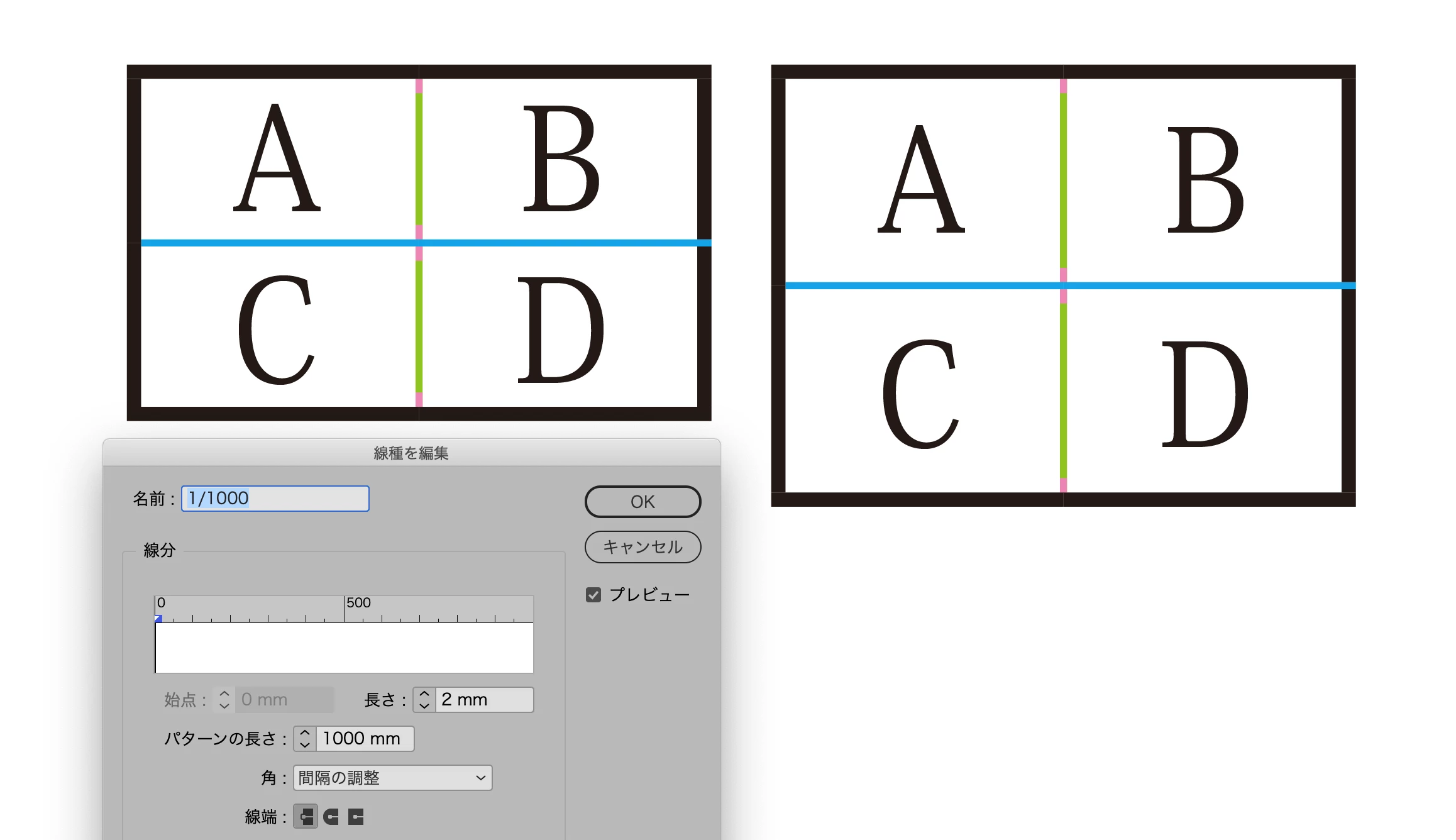

    カスタム線種ではいかがでしょうか。

    長さ2mm、パターンの長さ1000mm、角:間隔の調整
    とした場合、図の赤い部分(見えている部分)の長さが
    いずれも1mmになるようです。

    なお、シアンで示した線を最後に再設定しないと
    赤い部分で隠れた状態になりますので注意が必要です。

    8 replies

    ajabon grinsmith
    Community Expert
    Community Expert
    May 26, 2022 3:41 AM UTC

    (おそるおそる)

    Translate
    Inspiring
    May 26, 2022 4:09 AM UTC

    なんかいろんなアイデアいただいてうれしい限りです。

    投稿した直後は、正直無理やろなーと半分諦めていたんです。



    ajabon grinsmith様



    この方法、最初の作り込みはシンプルなんですけど、

    修正や改変の時に、多少手間取るのと

    自分以外の作業者の手が入る場合は要注意ですね。

    でも、別件であるなピクト作成で

    このアイデア流用できそうです。

    ありがとうございました。

    Translate
    ajabon grinsmith
    Community Expert
    Community Expert
    May 26, 2022 4:40 AM UTC

    あ、このほうがいいですね。

    数値は手探りに近い形になりますが…

    Translate
    mars517
    mars517Correct answer
    Participating Frequently
    May 25, 2022 11:40 AM UTC

    カスタム線種ではいかがでしょうか。

    長さ2mm、パターンの長さ1000mm、角:間隔の調整
    とした場合、図の赤い部分(見えている部分)の長さが
    いずれも1mmになるようです。

    なお、シアンで示した線を最後に再設定しないと
    赤い部分で隠れた状態になりますので注意が必要です。

    Translate
    Inspiring
    May 26, 2022 1:18 AM UTC

    mars517様の方法も実現可能という意味で

    正解とさせていただきます。ありがとうございました。

    一番手間はかかりませんが、複雑に入り込んだ表だったり

    後から行列が増えたり減ったりする場合は要注意ですね。

    Translate
    Inspiring
    May 25, 2022 9:22 AM UTC

    yusuke.s様 monokano様

    ご両名様のご提案、どちらもすばらしく

    参考にさせていただきます。

    助かった〜!

    ありがとうございました。

    Translate
    monokano
    Community Expert
    Community Expert
    May 25, 2022 9:08 AM UTC

    こ、こんなのはどうですか…?(おそるおそる

     

    Translate
    yusuke.s
    Inspiring
    May 25, 2022 8:53 AM UTC

    セルを分割するのが手っ取り早いと思います。



    セルの高さを3pt以下に設定したい場合は、スクリプトなんかを使ってみてください。

    https://uske-s.hatenablog.com/entry/2020/02/25/232737

    (手前味噌ですみません)
