New in Beta: Parametric Mesh Scripting APIs

Hello AE beta users!

Version 26.3.058 of After Effects Beta introduces scripting APIs for Parametric 3D Meshes.

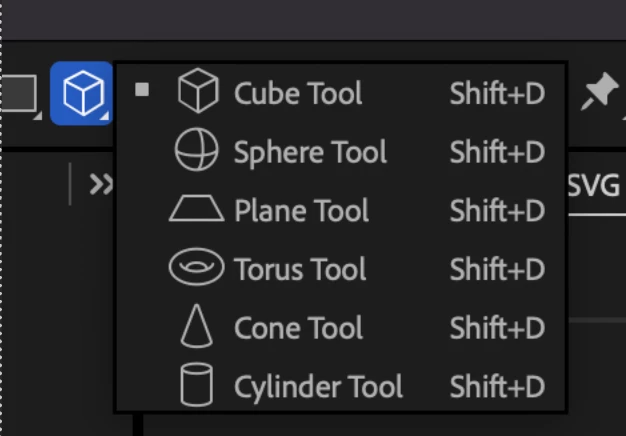

These new APIs enable you to use scripting to create and customize the six types of parametric 3D meshes introduced in After Effects 26.0: cube, sphere, plane, torus, cone and cylinder.

Whether you want to create precise data visualizations or just fill a comp with dozens of colorful cubes and spheres, scripting makes it easy.

New APIs

Check layer type

     Layer instanceof ParametricMeshLayer

     Description

     Enables the script author to check whether layer is a parametric 3D mesh layer.

     Type

     Boolean; read-only.

Create mesh layer

     LayerCollection.addParametricMesh(name, parametricMeshType)

     Description

     Creates a new parametric 3D mesh layer.

     Parameters

     Returns ParametricMeshLayer  object.

ParametricMeshLayer object

     Description

     Return true if it is a parametric mesh layer, and false otherwise.

     Type

     Boolean; read-only.

     Example

     comp.layer(index);

     if (layer instanceof ParametricMeshLayer)

     {
            // do something...
     }

ParametricMeshOptions object

     comp.layer(index).parametricMeshOptions

     Description

     Return Mesh Options based on the ParametricMeshType of the layer.

     Type

     Property group; read-only. Types of sub-properties vary; read-write.

     Parametric Cube properties

     parametricMeshOptions.width

     parametricMeshOptions.height

     parametricMeshOptions.depth

     parametricMeshOptions.smoothingAngle

     Parametric Sphere properties

     parametricMeshOptions.radius
     parametricMeshOptions.sides
     parametricMeshOptions.sliceCaps
     parametricMeshOptions.sliceStart
     parametricMeshOptions.sliceEnd
     parametricMeshOptions.smoothingAngle

     Parametric Plane properties

     parametricMeshOptions.width
     parametricMeshOptions.length
     parametricMeshOptions.cornerRadius
     parametricMeshOptions.cornerSides

     Parametric Torus properties

     parametricMeshOptions.ringRadius
     parametricMeshOptions.pipeRadius
     parametricMeshOptions.ringSides
     parametricMeshOptions.pipeSides
     parametricMeshOptions.caps
     parametricMeshOptions.sliceStart
     parametricMeshOptions.sliceEnd
     parametricMeshOptions.smoothingAngle

     Parametric Cone properties

     parametricMeshOptions.topRadius
     parametricMeshOptions.bottomRadius
     parametricMeshOptions.height
     parametricMeshOptions.sides
     parametricMeshOptions.topCap
     parametricMeshOptions.bottomCap
     parametricMeshOptions.sliceCaps
     parametricMeshOptions.sliceStart
     parametricMeshOptions.sliceEnd
     parametricMeshOptions.smoothingAngle

     Parametric Cylinder properties

     parametricMeshOptions.radius
     parametricMeshOptions.height
     parametricMeshOptions.sides
     parametricMeshOptions.topCap
     parametricMeshOptions.bottomCap
     parametricMeshOptions.sliceCaps
     parametricMeshOptions.sliceStart
     parametricMeshOptions.sliceEnd
     parametricMeshOptions.smoothingAngle

ParametricBevelOptions

     comp.layer(index).parametricBevelOptions

     Description

     Returns Bevel Options based on the ParametricMeshType of the layer.

     Note: only cubes, cones and cylinders support bevels.
     When trying to access bevel options on parametric mesh types that don’t have bevels, you will get a
     "mesh type does not have bevel options” warning.

     Type

     Property group; read-only. Types of sub-properties vary; read-write.

     Parametric Cube properties

     ParametricBevelOptions.radius
     ParametricBevelOptions.sides

     Parametric Cone properties

     ParametricBevelOptions.topRadius

     ParametricBevelOptions.topSides

     ParametricBevelOptions.bottomRadius

     ParametricBevelOptions.bottomSides

     Parametric Cylinder properties

     ParametricBevelOptions.radius
     ParametricBevelOptions.sides

Please give this new functionality a try and let us know how it’s working for you.
