既存のオブジェクトの角度を、特定の角度に合わせたい

9 replies
277 views
Translate

ベクターデータで描かれた、アイソメトリック手法（120度）のイラストがあります。

そこにイラスト追加をするべく新しく描いてもらったのですが、角度が約150度で出来上がってきました。諸事情で書き直してもらうことはできません。

この150度で描かれた形状を壊すことなく120度の角度にピタッと添わせることは可能でしょうか？

自動変形ツールを使うと、奥と手前で角度が変わってしまったり、途中のパスで角度がおかしくなったりします。

シアーツールを使用すると、一方の角度はうまくいっても、もう片方はおかしな角度になってしまって、使えません。

ターンテーブルは、止めたいところで止められないので無理です。

角度調整するだけでも大変で、困っています。

どなたかご教授願えれば幸いです。

作業環境

MAC OS 15.7.2

Illustrator 2026（30.3）

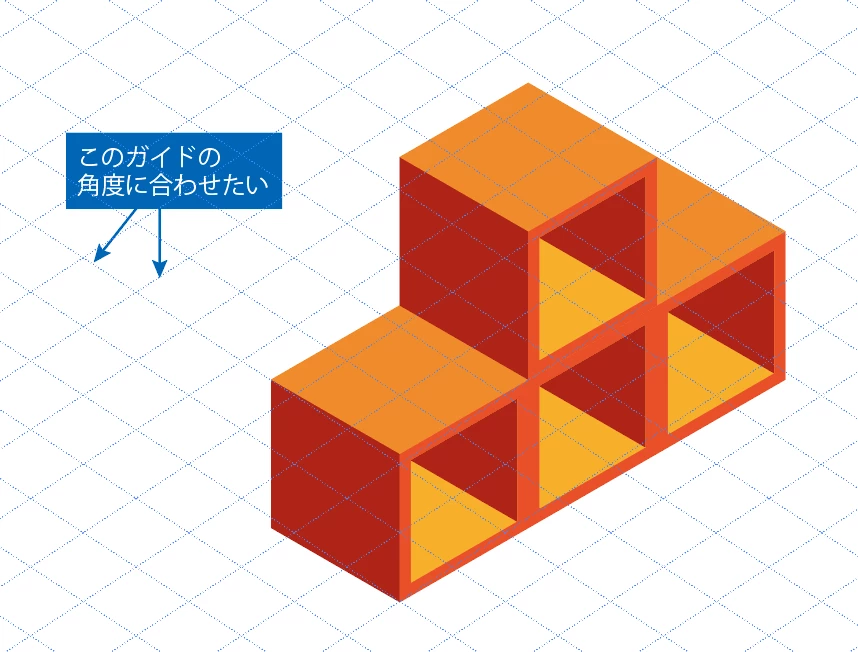

※画像は120度で描かれたものが150度の角度に合わせたいとなっていますが、気にしないでください。

Ten A

Community Expert

特定の角度の中で見た目を整えた物はアングルを変更しようとすると必ず伸縮が生じ、縦と横で差が生まれるので単純な変換とはならないです。

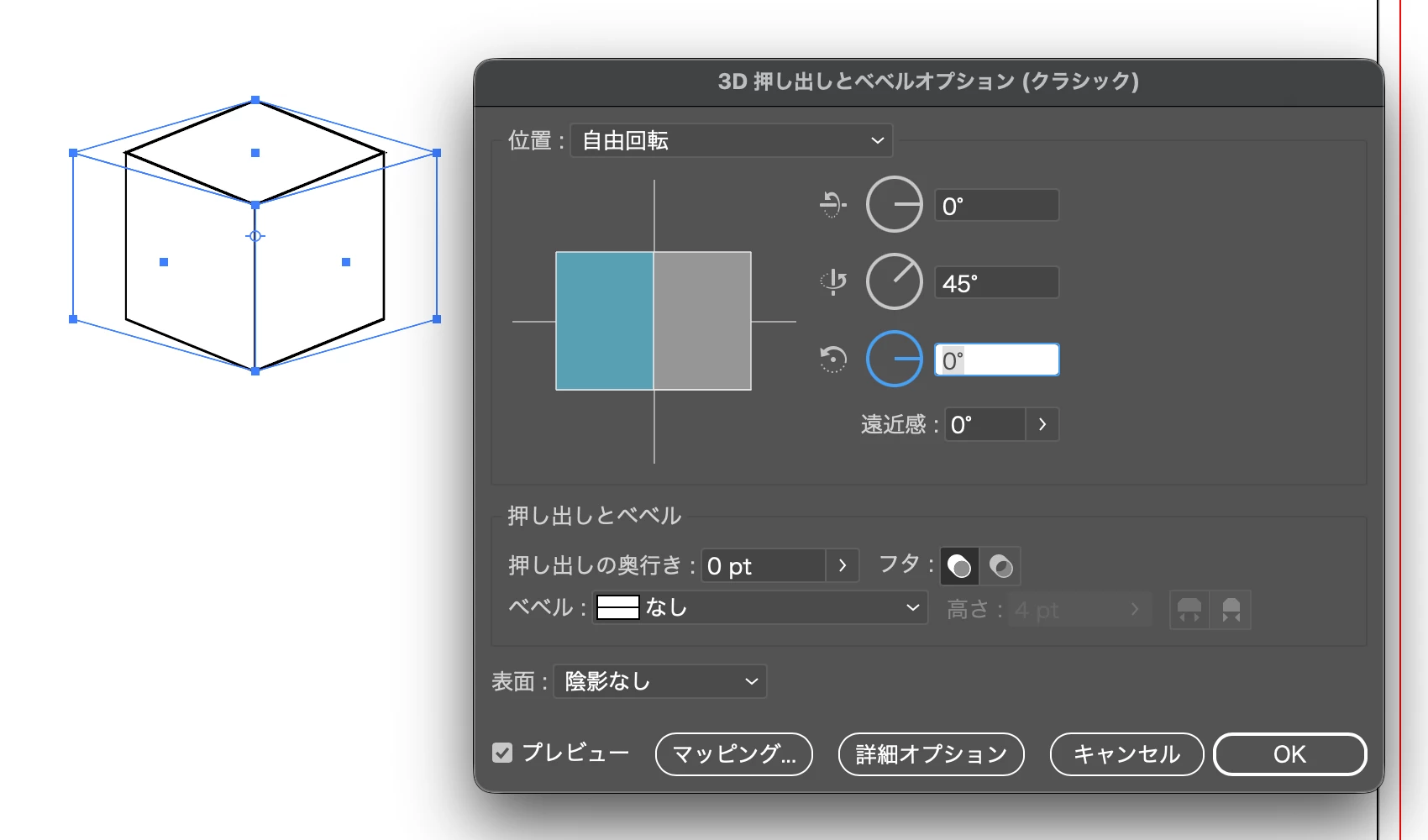

色々考えて手抜きできる方法無いかって探してみましたけど、３Dとマテリアルで平面を選択（クラシックの押出で押し出し量０も可能かも）しY軸だけ30〜50°回転させてからアピアランスを分割→拡大という手も使えるかもしれません。

ただし、後の取り回しは悪くなりますが…

Translate

5

5デ29004545Author

Inspiring

お礼と返信が遅くなり、大変申し訳ございません。

何となく角度が揃いました、が、画像化されてしまいました。

なかなかうまくいかないものなんですね。

いろいろ考えてくださって、本当にありがとうございます。

いつかできる日が来るといいです。

Translate

5

5デ29004545Author

Inspiring

ajabon grinsmith様
Ten A様

ご回答ありがとうございます。なぜか最初にajabon grinsmith様から頂いた返信以降、メールが届かず、AIアシスタントで今まで必死に作業してました。お礼が遅くなり申し訳ございません。

>Ten A様

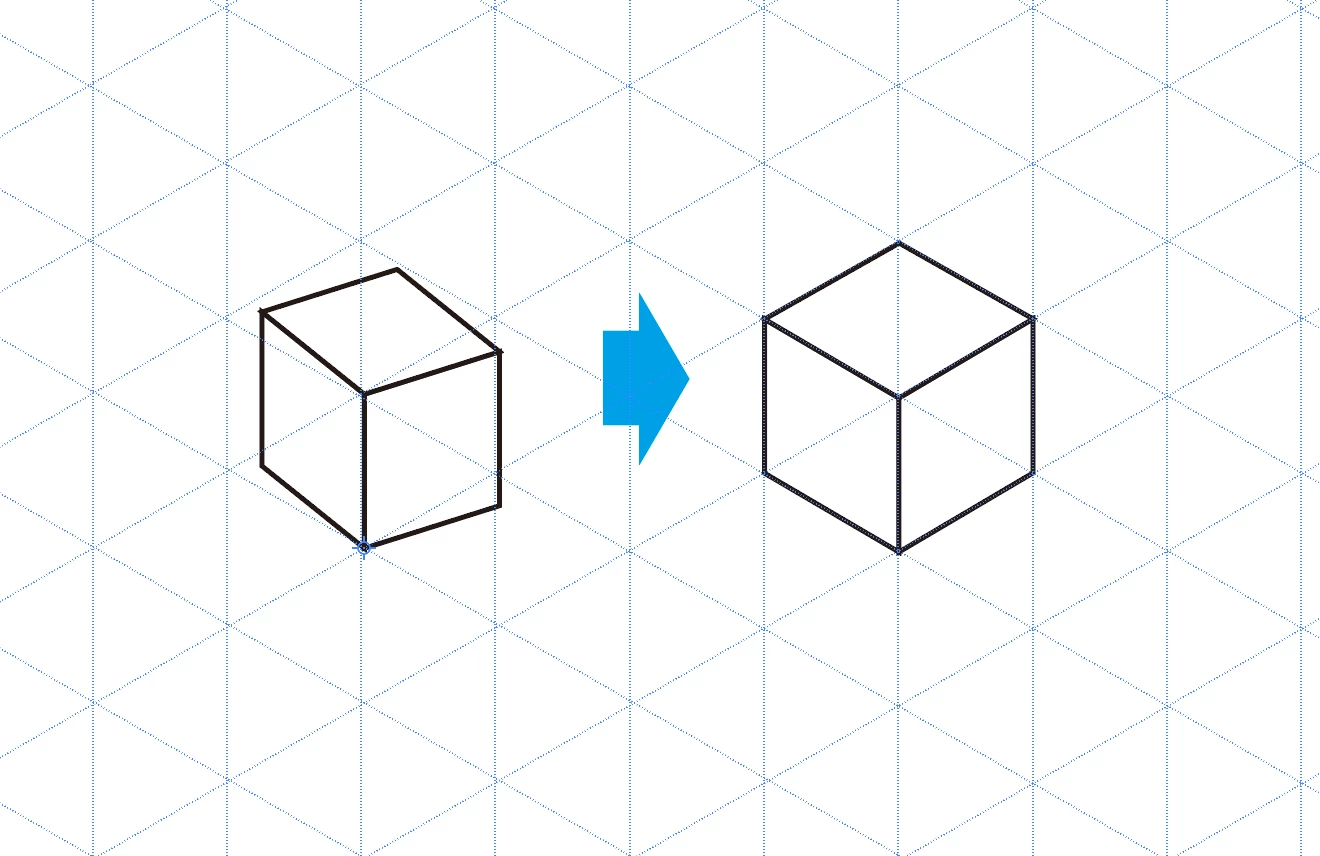

添付の図は、分かりやすく描いたもので、実際はもっと複雑なので（本棚とか車とか）、その方法では無理なんです。単純であって欲しかったです…！

>ajabon grinsmith様

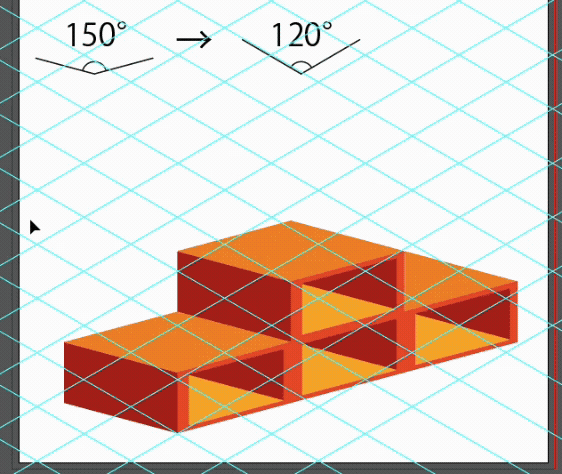

ありがとうございます！できれば高さも維持したいです。私もなんとか角度の調整だけはできたのですが、縦に伸びました。というより、この仕上がりは、「角度だけならこれで済みます。」とほぼ同じ結果ですね。なんか色々計算してましたけど…。

>「もし、このうえ「高さをそこそこまで抑えたい」などがある場合、このような姿になるのですが」

は、どうやってされているのですか？

クリッピングマスク使って、変形成功されてるのですね。私はクリッピングマスクを使うとおかしなことになりました。（形変えないでと言ったのに、完全分解？で形自体保っていなかったです。）

できればサクッと行きたかったのですが、角度だけ揃えて、高さは整えられるだけ手作業でしようかと思います。

時間があれば、続きをしてみたいと思います。

お時間をいただきまして、本当にありがとうございました。

Translate

ajabon grinsmith

Community Expert

>このような姿になるのですが」は、どうやって

あれは一例として、まあまだ単純な部類の図だったので、…筋肉で作りました 😇

AIアシスタントはいろいろできそうで、まだそうでもない、みたいなところがあり、でも指示の出し方によってはなんとかなる場合もあり、ならない場合もあり…
プロンプトを理解しているはずなのに結果が伴わないとか、プロンプトを外部で翻訳して英語で送ってみたらすんなり完了したり、てなづけるにはまだまだ試しが足りないですね。
「値だけ打ち替えたんで積み上げ棒グラフの長さに反映しといてー」などは実務でまんまとうまくいきました。

幸か不幸か業務はInDesignが多いのでバックグラウンドでいろいろやらせてみています。
決定的に有効なプロンプトがあれば追記に来ますね。お疲れさまです。
